LoRa2012 如何減少 SF 輪詢

同一頻點下兼容不同擴頻因子的接收設計

一個接收端需要兼顧近端和遠端節點時，統一使用同一 SF 會改變各節點的空中時間和鏈路余量。較低 SF 可縮短單包空中時間，較高 SF 可獲得更高處理增益。若接收端一次只配置一個 SF，固件就需要在候選參數之間輪詢，才能覆蓋不同節點的上報。

LoRa2012 的 Multi-SF Receiver 可在同一中心頻率和 LoRa 帶寬下檢測多個預設 SF。接收端可在空閑監聽階段同時搜索這些候選 SF，減少 MCU 反復改寫調制參數和重新進入接收的次數。檢測到有效前導碼后，接收機選擇其中一路數據包繼續完成接收。 [1][2]

單 SF 輪詢由 MCU 管理候選參數

在單 SF 接收配置中，接收機進入接收狀態前需要確定 SF。網絡內同時存在 SF7、SF9 和 SF12 等配置時，MCU 可以依次改寫調制參數并重新進入接收，但任一時刻只監聽當前配置。輪詢周期越長，接收端未監聽其他 SF 的時間越長，節點來包更容易落入監聽空窗；縮短輪詢周期則會增加參數切換和狀態機處理。

統一 SF 可以簡化接收配置，但也會改變近端節點的空中時間或遠端節點的鏈路余量。在項目方統一管理的私有網絡中，可根據各節點的鏈路條件保留多種 SF，再由接收端統一兼容。

圖 1 單 SF 接收機依次切換候選 SF 查找有效前導碼。

LoRa2012 在接收機內完成多 SF 檢測

LoRa2012 基于 Semtech LR2012，采用第四代 LoRa IP。LR20xx 接口提供一個主檢測器，并可配置最多 3 個輔助檢測器。各檢測器面向不同的預設 SF，同時共享相同的中心頻率和 LoRa 帶寬。 [1][2]

空閑監聽階段，各檢測器并行搜索對應 SF 的前導碼。某一路檢測成功后，接收機按照該 SF 繼續完成同步、報頭和載荷接收。主 SF 與輔助 SF 的組合需滿足 Multi-SF Detection 給出的配置約束；此外 LDRO、IQ 方向和同步字等參數也按當前 LR2021/22/12 數據手冊配置。

SF 組合的配置約束

能配進接收機的 SF 組合不是任意的。LR20xx 在 Multi-SF Detection 一節給出四項約束，配置前需要先核對。[2]

1. 最小 SF 固定設在主檢測器 —— 用 LoRa 基礎 API（如 SetLoraModulationParams）設置時，最小的那個 SF 必須配在主檢測器上；CAD Multi-SF 模式方向相反，最大的 SF 才放主檢測器。
2. 各檢測器 SF 必須互不相同 —— 參與檢測的各路 SF 兩兩不同（最多四路）。
3. SF 取值跨度受限 —— SF_max ? SF_min ≤ 4（如 SF7 與 SF12 不能同配）。
4. 帶寬受檢測器資源約束 —— Σ(Detection Factor) × BW < 32e6>

項目配置表宜同時記錄中心頻率、帶寬、各檢測器 SF、同步字和節點發送周期，避免只按距離分組而遺漏實際調制參數。

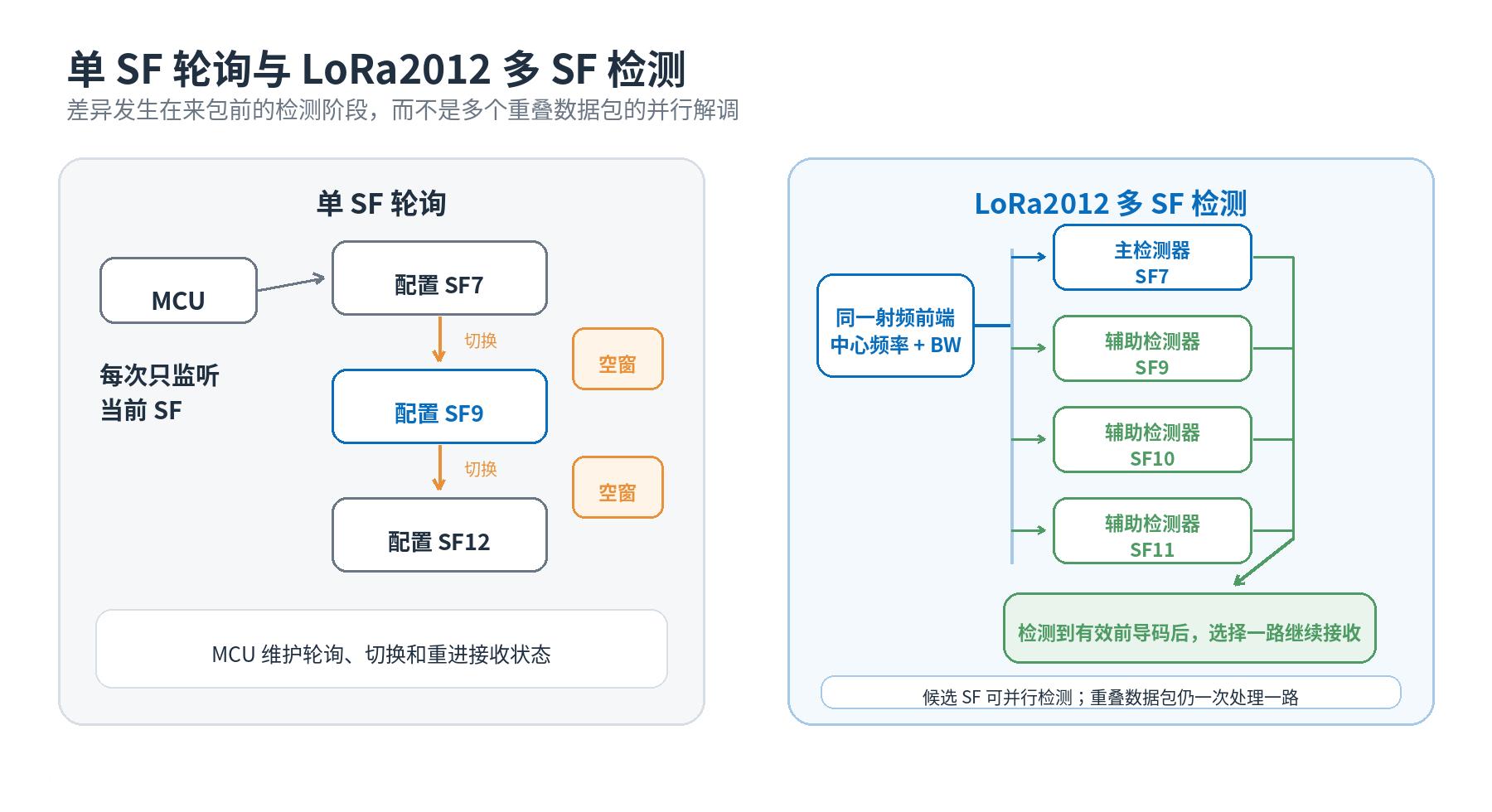

圖 3 單 SF 輪詢與 LoRa2012 多 SF 檢測的接收流程對比。

有無多 SF 檢測的接收流程差異

兩種方式在數據包重疊時均一次繼續處理一路。差異發生在來包前，LoRa2012 由接收機并行檢測候選 SF，可減少 MCU 輪詢切換產生的未監聽時間。

近遠節點可以保留各自的 SF

環境監測、遠程灌溉、倉儲和小型工業采集中，節點到接收端的距離、遮擋和天線安裝條件通常不同。近端節點可使用較低 SF 縮短單包空中時間，遠端或遮擋較多的節點可使用較高 SF 保留鏈路余量。

節點共享相同的中心頻率和 LoRa 帶寬，并滿足數據手冊規定的 SF 組合、同步字、IQ 方向和 LDRO 等接收參數后，LoRa2012 可以在一套接收配置中監測這些節點。接收端可保留近端低 SF 和遠端高 SF 配置，無需為不同節點分別建立 SF 輪詢窗口。

這項能力適合節點數量有限、上報周期可控的星型采集網絡。需要比較不同頻段、功率和接口方案時，可結合 LoRa 模塊（SPI）產品目錄 進行選型。

同一套固件覆蓋更多現場

同一接收端平臺可能部署到農田、園區、倉庫或不同樓層，常用 SF 組合會隨覆蓋條件變化。將頻點、帶寬和檢測器參數保存為配置檔后，固件可以按現場載入對應組合，不必為每種組合重新編寫輪詢狀態機。

在研發測試、生產測試和售后診斷中，如終端參數已納入候選組合，同一接收配置也可覆蓋多類終端，減少測試程序反復切換 SF 的操作。

發送節奏決定重疊包的處理結果

多 SF 檢測減少的是接收端在不同 SF 之間切換的時間。兩個數據包在時間上重疊到達時，接收機一次選擇其中一路繼續解調，另一路可能丟失。相同 SF、相同頻率的重疊發送存在碰撞風險，實際能否保留其中一路還會受到接收功率差和到達時序影響。 [3]

周期上報可通過隨機延時或上層調度分散發送時間，告警集中上報則需要結合退避和必要的重傳。驗證階段除了分別測試每個 SF，還應記錄節點數量、SF 組合、發送間隔、重疊比例和包接收率，確認現場流量下的實際表現。

同頻混合 SF、低流量項目更合適

NiceRF LoRa2012 無線模塊 提供 433 / 470 / 868 / 915 MHz 頻段版本，Sub-GHz 最高輸出功率為 22 dBm；在 BW 62.5 kHz、SF12 條件下，接收靈敏度可達 -143 dBm。DCDC 模式下 Sub-GHz 接收電流低于 6 mA，3.3 V 休眠電流不高于 2 μA。多 SF 檢測與這些射頻、功耗參數共同構成模塊的選型基礎。 [4]

把多 SF 兼容放進接收機

LoRa2012 將多 SF 檢測放進接收機，使單信道接收端可以在一套配置中兼容多個預設 SF。對于近遠節點混合、流量可控并需要復用接收平臺的項目，它可以減少 MCU 輪詢、監聽空窗和現場參數統一工作。

可查看 LoRa2012 模塊規格與資料，或聯系 NiceRF 技術團隊，根據中心頻率、帶寬、SF 組合、同步字、節點數量和發送周期確認接收配置。

常見問題

LoRa2012 可以同時檢測幾個 SF？

LR20xx 提供一個主檢測器和最多 3 個輔助檢測器。各路 SF 需互不相同、SF_max ? SF_min ≤ 4 且 Σ(Detection Factor)×BW < 32e6>

檢測到不同 SF 的數據包后能否全部接收？

多 SF 檢測負責同時尋找多個候選 SF。數據包在時間上重疊時，接收機一次選擇其中一路繼續解調，其他重疊包可能丟失。

多 SF 檢測能否跨多個頻點？

主檢測器和輔助檢測器共享同一中心頻率與 LoRa 帶寬。多頻信道同時接收屬于網關集中器的應用范圍。

LoRa2012 能否用于多信道并發接收？

LoRa2012 的多 SF 檢測工作在同一中心頻率和 LoRa 帶寬內。需要多個獨立頻率信道或多個重疊數據包并行接收時，更適合采用 SX1302 / SX1303 一類 LoRaWAN 網關集中器。 [5]

所有節點都固定為同一 SF 時如何選型？

固定 SF 鏈路的選型重點會轉向靈敏度、接收與休眠電流、輸出功率、頻偏容限、尺寸、接口和認證要求。LoRa2012 的射頻、功耗及第四代 LoRa IP 特性仍可作為選型依據。
