LoRa鏈路預算怎么計算和驗證

NiceRF LoRa2021 在 Sub-GHz 頻段的發射功率典型值為 21 dBm；在 SF10、BW 125 kHz 條件下，接收靈敏度典型值為 -136 dBm，由此計算得出約 157 dB 的模塊射頻鏈路預算。加入兩端 SW868-ZD210 天線增益、ANT 端口之外的損耗和設計余量后，可算出最大允許路徑損耗；再用 860.5 MHz、1.8 km 的自由空間損耗檢查預算余量。我們在 876 m、1.4 km 和 1.8 km 三個距離點測試了 LoRa2021 的通訊情況，并記錄了各距離點的收包數量。建議在實際部署前，使用兩塊 LoRa2021 DEMO 板在目標應用場景中進行實地測試，確認目標距離下的丟包率。

LoRa2021 多頻段無線通信模塊

LoRa2021 鏈路預算中的三個關鍵量

模塊射頻預算等于發射功率減去接收靈敏度：

B_radio = P_TX - S_RX

P_TX 是模塊實際配置下的發射功率，單位為 dBm；S_RX 是相同調制條件下的接收靈敏度，單位也是 dBm。以 LoRa2021 的這組參數為例，21 dBm - (-136 dBm) ≈ 157 dB。

將兩端天線增益和 ANT 端口之外的損耗加入預算后，可得到：

最大允許路徑損耗
L_path,max = P_TX + G_TX + G_RX - L_TX - L_RX - L_add - S_RX - M_req

預測接收功率
P_RX = P_TX + G_TX + G_RX - L_TX - L_RX - L_add - L_path

鏈路余量
M_link = P_RX - S_RX

G_TX 和 G_RX 是兩端天線增益；L_TX 和 L_RX 是兩端射頻連接損耗；L_add 記錄極化失配等另行估算的鏈路損耗；L_path 是目標路徑的傳播損耗；M_req 是項目要求保留的設計余量。

使用自由空間模型或經驗?zāi)Ｐ蜁r，M_link 是計算余量。拿到目標環境的路徑損耗和其他實測損耗后，再代入公式即可得到現場余量。M_link ≥ 0 dB 表示預測接收功率達到規格門限；如果項目要求保留 M_req，則應滿足 M_link ≥ M_req。也可以直接檢查 L_path ≤ L_path,max，或 P_RX ≥ S_RX + M_req。

計算前先確定 LoRa2021 的工作參數

本文從 LoRa2021 的 ANT 端口開始計算。模塊規格中的發射功率和接收靈敏度已經包含模塊內部匹配網絡和射頻通道的影響，因此不再重復計算內部損耗。L_TX 和 L_RX 只計入 ANT 端口之外的饋線、連接器和外部匹配損耗；天線失配、外殼和安裝影響在未包含于天線增益數據時計入 L_add。

LoRa2021 的 Sub-GHz 發射功率典型值為 21 dBm、最大值為 22 dBm；Sub-GHz、SF10、BW 125 kHz 條件下的接收靈敏度典型值為 -136 dBm。本例采用這組 SF10、BW 125 kHz 參數。

LoRa2021 在 1.8 km 路徑上的預算示例

下面使用 LoRa2021 的發射功率和接收靈敏度、SW868-ZD210 天線增益，以及 860.5 MHz、1.8 km 的測試條件進行計算?，F(xiàn)場收包數據用于查看不同距離下的通訊情況。

按表中參數，先計算模塊射頻預算、兩端天線增益和自由空間損耗：

B_radio = 21 - (-136) ≈ 157 dB

模塊射頻預算 + 兩端天線增益 = 157 + 3 + 3 ≈ 163 dB

L_FSPL = 32.4 + 20log10(f_MHz) + 20log10(d_km)

L_FSPL = 32.4 + 20log10(860.5) + 20log10(1.8)
≈ 96.2 dB

163 - 96.2 ≈ 67 dB

扣除 96.2 dB 的自由空間損耗后，還剩約 67 dB。這個數還沒有扣除兩端連接損耗、其他附加損耗和設計余量。發射功率為 21 dBm ± 1 dB，因此計算結果取約數；完成樣機測試后，再把實測損耗代入公式重新計算。

若 ANT 端口之外的發射端和接收端損耗各按 1 dB、兩端天線保持同極化、其他附加損耗按 0 dB、設計余量按 15 dB 計算，則：

L_path,max = 21 + 3 + 3 - 1 - 1 - 0 - (-136) - 15
≈ 146 dB

在上述示例條件下，扣除兩端各 1 dB 的連接損耗并預留 15 dB 后，允許的路徑損耗約為 146 dB。實際項目中，應將兩端各 1 dB 換成饋線、連接器和外部匹配的實測損耗，再按可靠性要求設置設計余量。

LoRa2021 現場通訊距離和收包結果

在深圳前海灣附近的現場測試中，我們使用了 LoRa2021、LoRa2021 DEMO V1.0 和 SW868-ZD210 天線。Sub-GHz 測試頻率為 860.5 MHz，發射功率為 21 dBm ± 1 dB；LoRa 每組發送 100 個、每包 10 Bytes，距離點為 876 m、1.4 km 和 1.8 km。

LoRa2021 在深圳前海灣附近的現場測試布置

SF10、BW 125 kHz 配置在 1.8 km 測試點收到 100/100 個包。

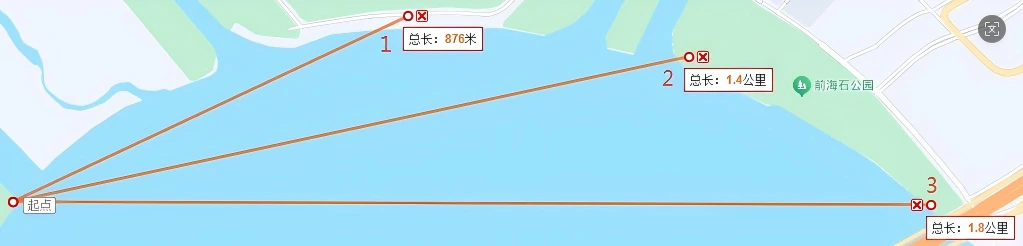

現場測試距離點：876 m、1.4 km 和 1.8 km

原測試以 1.8 km 為場地可達的最遠距離點，每組結果來自 100 個數據包，因此 1.8 km 是本次測試點，不作為 LoRa2021 的通信距離上限。項目復測時，可根據目標距離增加測試點和每組發包數量。

用自由空間損耗估算理想路徑損耗

上面的 1.8 km 示例在 860.5 MHz 條件下得到 96.2 dB 自由空間損耗。距離每增加一倍，自由空間損耗約增加 6 dB，可用于比較不同頻率和距離下的傳播損耗。

自由空間模型計算的是無障礙條件下的理想路徑損耗。建筑物、植被、地形遮擋、地面反射、繞射、天線高度和外殼會改變現場路徑損耗。廠房、樓宇、林地或貼近地面的部署應使用相應傳播模型，或直接測量路徑損耗。如果現場存在同頻干擾，還可結合丟包率和頻譜測試判斷通訊情況。

1.8 km 路徑中點的第一菲涅爾區為 12.6 m

第一菲涅爾區半徑可按 ITU-R P.526 估算：

r_1 = 550 × sqrt[d_1 × d_2 / ((d_1 + d_2) × f)]

r_1 的單位為米，d_1、d_2 分別是障礙點到兩端的距離，單位為 km，f 的單位為 MHz。對 860.5 MHz、總長 1.8 km 的路徑，在中點取 d_1 = d_2 = 0.9 km，第一菲涅爾區半徑約為 12.6 m。

在路徑剖面圖上標出 12.6 m 的第一菲涅爾區、兩端天線高度和主要障礙物。如果障礙物進入該區域，應使用繞射模型計算附加損耗，或直接進行現場測試。

SW868-ZD210 的安裝條件

SW868-ZD210 的工作范圍為 850～880 MHz，標稱增益 3.0 dBi，采用垂直極化。部署時兩端天線應保持同一極化方向，并盡量遠離金屬結構。更換天線、外殼或安裝方向后，應重新測試通訊情況，或?qū)⑿略鰮p耗計入 L_add。

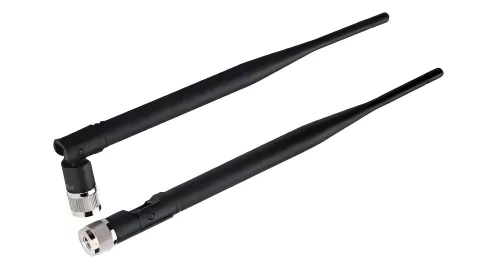

現場測試使用的 SW868-ZD210 折疊棒狀天線

使用 LoRa2021 DEMO 板進行現場測試

預算表中的每項數據都要標明來源：規格書、計算結果或估算值。連接損耗和附加損耗如果暫時沒有實測數據，可先填估算值；樣機完成后，再用實測數據替換。

現場測試需要兩塊 LoRa2021 DEMO 板。開始測試前，先將兩端的調制方式、頻率、SF、BW 和編碼率設為一致，并分別記錄發射功率。到達每個測試點后，先記下兩塊 DEMO 板顯示的 Tx_cnt 和 Rx_cnt；測試結束時再記錄一次。結束值減去開始值，就是本輪發送數和接收數，可用于計算兩個方向的丟包率：

A→B 丟包率 = [A 本輪發送數 - B 本輪接收數] ÷ A 本輪發送數 × 100%
B→A 丟包率 = [B 本輪發送數 - A 本輪接收數] ÷ B 本輪發送數 × 100%

本輪發送數 = 結束時 Tx_cnt - 開始時 Tx_cnt
本輪接收數 = 結束時 Rx_cnt - 開始時 Rx_cnt

由于 Tx_cnt 和 Rx_cnt 會持續累加，這里用結束值減去開始值，只統計當前測試點的發送數和接收數。

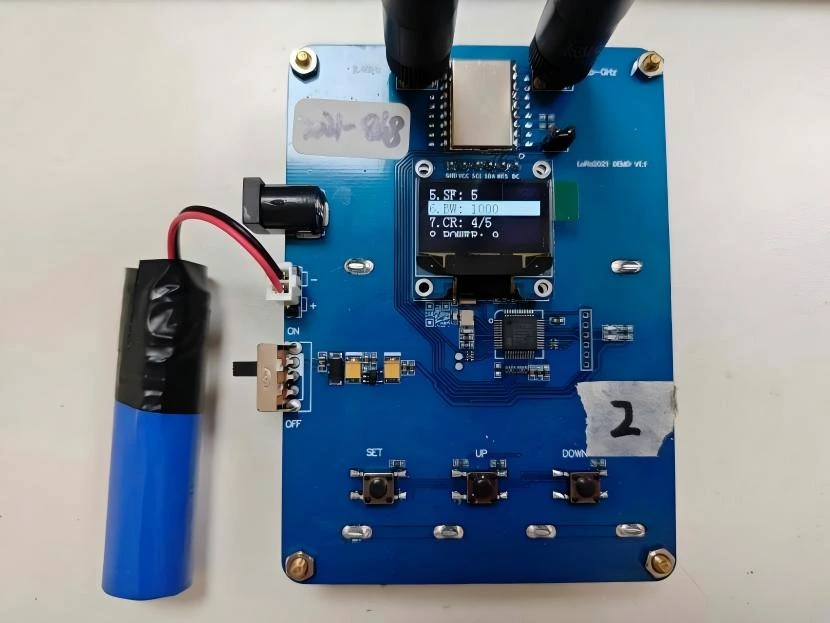

LoRa2021 DEMO V1.0 現場測試板

DEMO 板上的 Tx_cnt 和 Rx_cnt 用于統計發包數和收包數。如果還要記錄每個數據包的 RSSI 和 SNR，需要使用能夠讀取并保存這些數據的固件或主機接口。模塊的發射功率和接收靈敏度則需要使用頻譜分析儀、信號源等射頻儀器測量。

開始測試前，先確定項目可以接受的最高丟包率、需要連續測試多久、要覆蓋哪些測試時段，以及是否允許重試。雙向通信需要分別統計 A→B 和 B→A，因為兩端的供電、天線、安裝高度和本地干擾條件可能不同。

選型或設計評審時，可同時整理預算參數、測試結果和部署要求：

• 實際發射功率，以及與 SF、BW 相對應的接收靈敏度；
• ANT 端口之外的饋線、連接器和外部匹配損耗；
• 自由空間損耗、第一菲涅爾區和現場障礙物位置；
• 兩個方向的丟包率、每組發包數量、測試距離和天線高度；
• 部署地區對應的頻段和發射功率要求。

如需我們協助選擇 LoRa2021 的頻段版本和配套天線，或制定現場測試方案，請?zhí)峁┠繕?biāo)頻段、通訊距離、安裝環境、數據量、供電方式和部署地區。
