UV雙頻模塊的天線選型指南：為什么你的4W模塊只能當1W用？

“我買了你們4W的DMR558模塊，按規格書說的開闊地能傳6公里，可我自己實測只有1公里出頭，是不是參數虛標？”

這是技術支持團隊經常收到的客戶反饋。每當遇到這個問題，天線可能就是引起問題的主要原因。

一個4W的發射模塊，如果天線不匹配，實際輻射出去的功率可能大打折扣。今天就來聊聊思為無線（以下簡稱我司）DMR558這款天線選型的門道，把該模塊的真正性能發揮出來。





原理層：天線和模塊的關系

實際輻射功率的決定因素

很多工程師有一個誤解：認為模塊標多少瓦，天線就能往外發多少瓦。

實際情況是：模塊輸出功率 → 經過饋線 → 經過天線接口 → 天線輻射出去。

中間任何一個環節有問題，最終輻射出去的功率都會打折扣。



駐波比：一個容易被忽略的指標

駐波比（VSWR）是衡量天線和模塊是否匹配的核心指標。簡單理解：

駐波比=1.0：完美匹配，所有功率都輻射出去

駐波比=1.5：約96%的功率輻射，約4%被反射回來

駐波比=2.0：約89%的功率輻射，約11%被反射回來

駐波比=3.0：約75%的功率輻射，約25%被反射回來

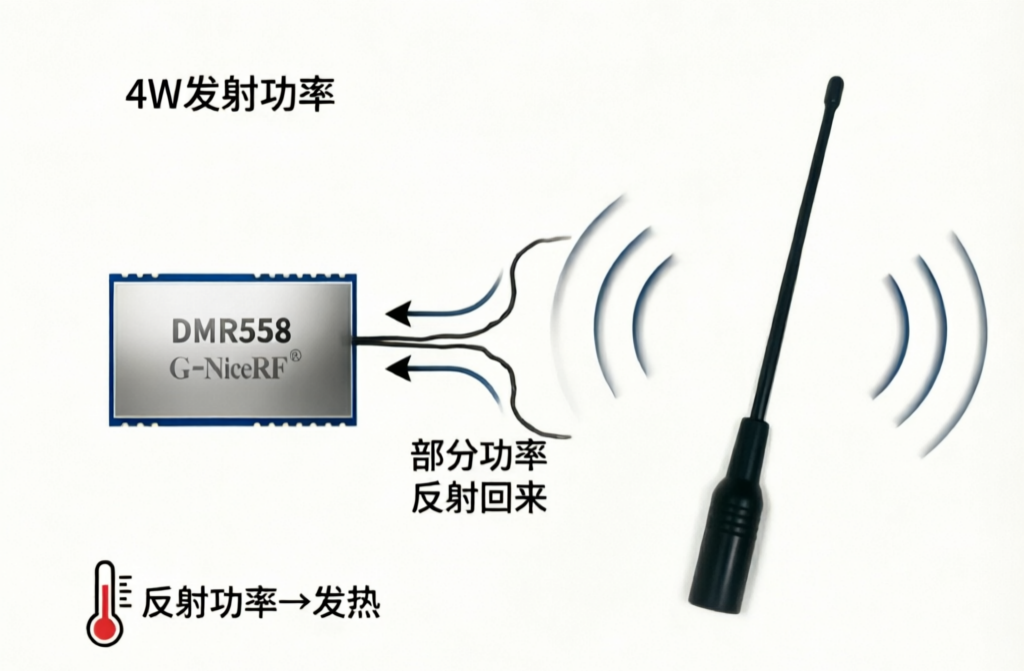

反射回來的功率去了哪里？——變成了熱量，在模塊的功放管上耗散。

這就是為什么天線不匹配時，通信距離驟減。長期使用不匹配的天線，模塊可能過熱損壞。

所以，天線不只是一個“能插上的配件”，它是射頻系統的一部分。



DMR558的天線匹配要求

根據DMR558規格書：



參數	要求
天線阻抗	50Ω
頻率范圍（VHF）	136-174MHz
頻率范圍（UHF）	400-470MHz



DMR558是UV雙頻模塊，能同時支持VHF和UHF兩個頻段。這意味著：

如果你只在UHF段使用，可以選擇單U段天線

如果你需要在兩個頻段切換使用，必須選擇UV雙頻天線



選天線最容易踩的坑

坑1：只看“UV雙頻”四個字，不看具體頻率范圍

很多天線寫著“UV雙頻”，實際覆蓋范圍只是業余段（144-148MHz和430-440MHz）。如果你的模塊工作在160MHz或460MHz，這根天線就不匹配了。

解決方法：確認你的實際工作頻率，確認天線的標稱頻率范圍能覆蓋它。



坑2：忽略接口類型

DMR558的ANT腳是一個焊盤，需要通過同軸電纜連接到天線。常見的接口類型有IPEX、SMA等，公頭母頭需要配套。

解決方法：購買天線前，確認你的設備外殼引出的是什么接口類型。



接口類型	特點	適用場景
IPEX / IPEX4	微型，貼片式	模塊內部連接
SMA-K（母頭）	標準射頻接口	外殼引出
SMA-J（公頭）	標準射頻接口	天線端



坑3：饋線選擇不當

饋線是模塊和天線之間的連接線。實際使用中，饋線會引入兩個問題：

問題一：饋線有損耗

任何饋線都會消耗一部分信號能量，饋線越長、損耗越大。這意味著：模塊輸出的功率，經過長饋線后，到達天線時可能已經不足了。

問題二：接口連接處有損耗

饋線和模塊之間、饋線和天線之間的每個連接點都會引入微小的信號損失。如果接口松動或氧化，損失會更嚴重。

實用建議：

• 饋線越短越好
• SMA接口要擰到自然緊，不要用工具暴力擰
• 避免過度彎折饋線，彎曲半徑不要太小
• 如果發現距離異常，先檢查饋線接頭是否松動、饋線是否有破損

我司經驗：在技術支持中，遇到過不少“距離突然變短”的案例，最后發現是饋線接頭松動或者饋線被踩過、折過。饋線的物理完整性，往往比它的電氣參數更容易出問題。



坑4：接地不良

天線需要“地平面”作為反射面。對于手持設備，人體就是地平面的一部分。這就是為什么你手持對講機和放在桌上測，距離會不一樣。

解決方法：盡可能讓設備PCB的地平面連接到天線座的地。



坑5：增益越大越好？

高增益天線確實能增強信號，但有代價：



天線增益	輻射方向	適用場景
0-2dBi	近似球形	手持、移動設備，不挑方向
3-5dBi	扁平化	車載、固定，水平方向強
5dBi以上	很扁	基站、點對點，需對準方向



結論：手持設備用高增益天線，方向不對時信號反而更差。2-3dBi的全向天線是最適合手持移動場景的選擇。





選型指南：不同場景的天線推薦



應用場景	推薦天線類型	推薦增益	推薦接口	搭配建議
手持對講機	軟膠棒天線	2-3dBi	SMA-J	SW-UV203，短小輕便
車載/移動	吸盤天線	3-5dBi	SMA-J（帶饋線）	吸盤車頂安裝，地平面好
固定基站	玻璃鋼天線	5-8dBi	N型或SMA	室外立桿安裝，配合粗饋線
隱蔽安裝	FPC軟板天線	0-2dBi	IPEX	貼在外殼內側，增益較低
對講機中繼	高增益玻璃鋼	6-9dBi	N型	需專業安裝和調試



如果你不想折騰選型，我司SW-UV203 UV雙頻全向棒狀天線是一個經過驗證的選擇。

參數對照



匹配維度	DMR558要求	SW-UV203參數
頻率范圍（VHF）	136-174MHz	136-174MHz
頻率范圍（UHF）	400-470MHz	400-470MHz
輸入阻抗	50Ω	50Ω
電壓駐波比	越低越好	≤1.5
最大功率	4W發射	10W
輻射模式	全向	全向
極化模式	垂直極化	垂直極化

數據來源：SW-UV203產品規格書



使用注意

天線為垂直極化，使用時請保持天線垂直向上，以獲得最佳信號

天線采用SMA-J接口（公頭），設備端需配SMA-K（母頭）座

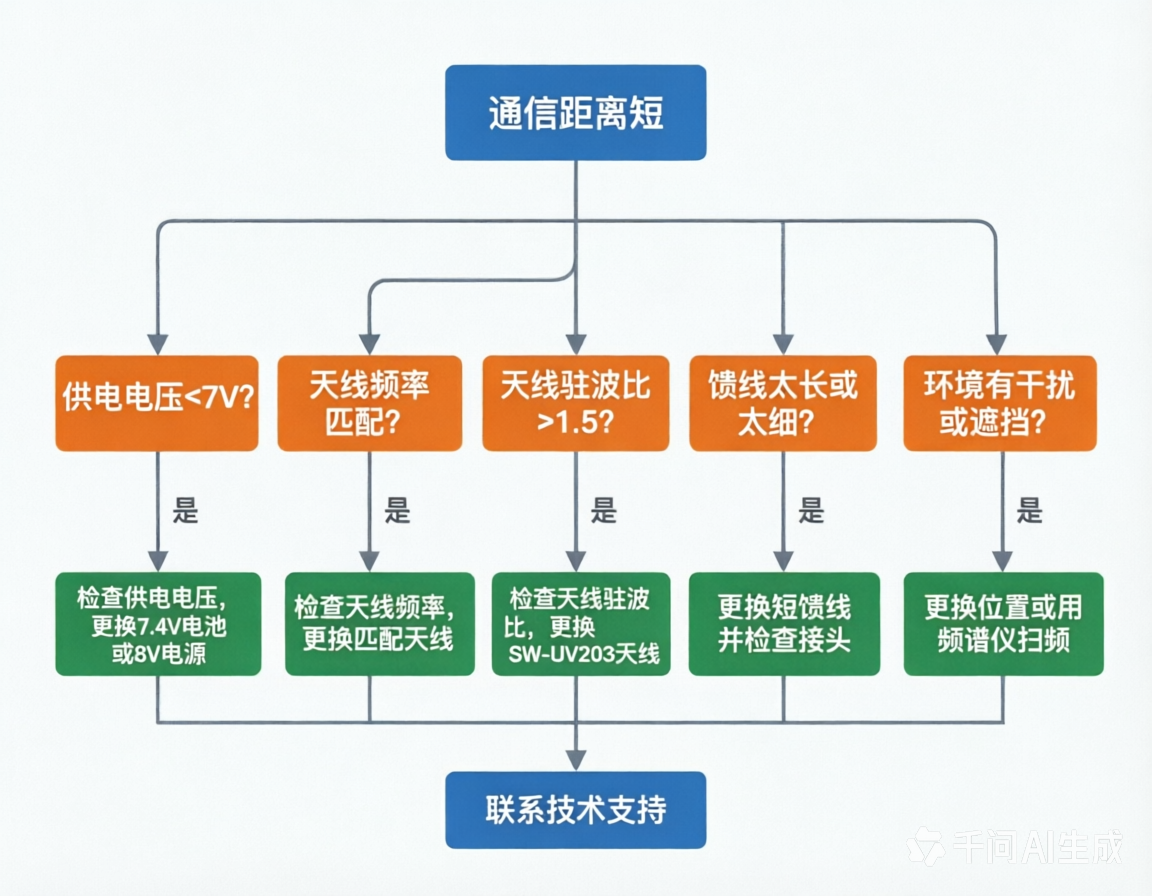

排查決策樹：通信距離短，問題出在哪？

如果你遇到通信距離不達預期，按這個順序排查：

• 供電電壓夠嗎？低于7V時，實際功率可能只有1-2W
• 天線頻率匹配嗎？確認天線覆蓋你的工作頻率
• 天線駐波比正常嗎？有條件的話用網絡分析儀測一下
• 饋線和接頭有問題嗎？檢查是否松動、破損、過度彎折
• 環境有干擾或遮擋嗎？換位置試試





以上都排查過還是不行，聯系技術支持。





最后說明

若DMR558模塊發射距離未達到預期，先從配置天線問題查看。4W功率的模塊配上匹配的天線，才能在標稱距離下穩定工作。

記住幾個關鍵數字：

• 50Ω：天線阻抗
• 136-174 / 400-470：頻率范圍要覆蓋你的工作頻率
• ≤1.5：駐波比越低越好



若不想折些參數，建議直接選用我司官方推薦的天線--SW-UV203，能幫助模塊穩定發揮出應有的通信效果，是更穩妥的選擇。
