LoRa2012 要上 TCXO 嗎？

一組分布在山區的灌溉監測點，白天暴曬、夜間降溫，晝夜溫差能到三四十度。運維人員發現，入秋后部分 LoRa 節點的回傳開始零星丟包，重新上電又恢復正常。第一反應往往是換更貴的溫補晶振（TCXO）。不過，隨著第四代 LoRa IP 提高了對頻率偏差的容忍度，TCXO 已不再是所有溫漂問題的默認答案。

LoRa2012 是什么

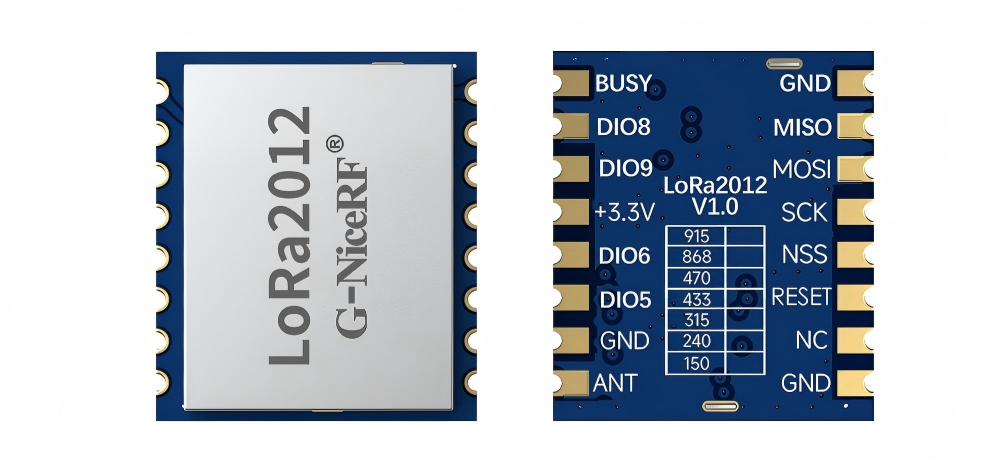

LoRa2012 是 NiceRF 基于 Semtech LR2012 芯片的 sub-GHz 無線模塊。LR2012 搭載第四代 LoRa IP，是 Semtech LoRa Plus 家族里專注地面 sub-GHz 的版本（可視為 LR2021 的 sub-set），去掉了 2.4 GHz 與衛星鏈路，只做 433/470/868/915MHz 等常用頻段（可定制 150–960MHz）。智慧農業、遠程灌溉和工業監測，通常都以地面 sub-GHz 通信為主，也是 Sub-GHz LoRa 模塊的典型應用。若項目還需要 2.4 GHz 通信或衛星回傳，可選擇 LoRa2021 這類多頻段模塊；LoRa2012 則更適合專注地面 sub-GHz 的節點。

溫漂為何讓 LoRa 零星掉包

LoRa 靠擴頻把信號攤在很寬的頻帶里，接收端要在極窄的相關窗內把信號重新聚攏。一旦本地晶振的實際頻率偏離標稱值，收發兩端的"頻率軸"對不齊，相關峰展寬、靈敏度下降，嚴重時會直接失鎖丟包。普通無源晶振受溫度影響明顯，±10–20 ppm 是常見水平；有工程資料算過，約 ±30 ppm 的漂移就等效近 1 kHz 的載波偏移，足以讓一條精心設計的窄帶鏈路在低溫啟動時失鎖。這就是為什么不少設計手冊會寫SF11/SF12、帶寬 ≤62.5 kHz、并要求全溫域（-40~85℃）穩定時，必須用 TCXO。

TCXO 確實把頻率穩定度壓到 ±0.5 ppm 量級，但也會帶來額外成本：更貴、占更大 PCB 面積、自身還要耗約 1.8 mA，而且仍會老化和受電源噪聲影響。對動輒成千上萬個、電池供電、分散部署在野外的節點來說，每顆都加 TCXO，對 BOM 與功耗都是不小的負擔。

第四代 LoRa IP 把偏移容限放寬了

第四代 LoRa IP 把接收端的頻率偏移容限顯著放寬。Semtech 對 LR2012 的描述直接是"更高的頻率偏移容限，使 TCXO 不再必需，并大幅緩解熱設計壓力"；同代產品公布的頻偏容忍度約從前代的 ±25% 帶寬提升至 ±33% 帶寬。對于 LoRa2012意味著在常溫環境下，使用標準或較寬帶寬的多數地面節點，可以依靠普通晶體維持穩定解調，不再需要單純?yōu)榱藨?yīng)對溫漂而配置 TCXO。

在溫差較大的廠區和野外表具網絡中，因晶振溫漂造成的零星掉線會相應減少。省去 TCXO 后，還能降低物料成本、PCB 占用和約 1.8 mA 的額外電流，射頻前端與時鐘電路的熱設計也會更輕松。LoRa2012 本身的指標也能支撐這類設計：休眠電流 ≤2 µA，接收電流 <7>

什么時候仍建議 TCXO

放寬容限不等于 TCXO 退出歷史舞臺。若節點需要在接近 -40℃ 或 +85℃ 的極端溫度下運行，并使用 SF11/SF12 窄帶參數，頻率余量仍然較緊，采用 TCXO 會更穩妥。對于網關、匯聚節點或其他承擔網絡主設備角色的節點，由于對頻率穩定性的要求更高，通常也建議使用 TCXO。LoRa2012 規格書本身也并列提供兩種時鐘方案：普通晶體約 10 ppm，TCXO 約 0.5 ppm，把選擇權留給具體項目。是否采用 TCXO，應綜合考慮工作溫度范圍、帶寬和節點角色，而不是一概全部使用。

多 SF 同收與增強 CAD

同一代 IP 還帶來兩個對密集部署有用的能力：多擴頻因子同時接收，讓一個接收端在同一時刻"聽"到不同 SF 的信號，提升多節點接入效率；增強型 CAD（信道活動檢測）把信道檢測做得更準更快，有利于功耗管理。這兩點在網關或匯聚節點上價值更突出，普通終端節點按需取用即可。

只做 sub-GHz 的取舍

回到 LR2012 的定位，它是 LR2021 的 sub-set，刻意去掉了 2.4 GHz 與衛星鏈路。對于只運行地面 sub-GHz 通信的節點，減少不需要的頻段，可以帶來更簡單的射頻前端、更低的 BOM 成本和更小的占板面積——LoRa2012 模塊尺寸僅為 16.05 × 14.86 × 2.10 mm。若項目需要多頻段通信或衛星回傳，同代還有LoRa2021 多頻段方案 可選；而在專注 sub-GHz 的應用中，LR2012 提供的是更聚焦、更緊湊的實現方案。

部署注意

• 天線凈空：50 Ω 天線接口，盡量遠離金屬與電源走線，凈空帶來的收益往往比再加幾 dBm 發射功率更劃算。
• 合規功率：各區域限值不同（如國內 470–510MHz 段有功率與帶寬約束），實際發射功率以本地法規為準。
• 接口與評估：SPI 控制，官方演示板可直接做 Master/Slave 收發與靈敏度測試，便于早期驗證時鐘方案。

結論

對溫差大、分布散、只跑地面 sub-GHz 的物聯網節點，LoRa2012 帶來的工程后果很實在：溫漂更穩、BOM 更省、前端更簡單。TCXO 不再是默認必選項，而是按溫度、帶寬與節點角色決定的可選項。需要 LoRa2012 規格書、評估板或時鐘選型建議，可聯系 NiceRF 技術團隊。

常見問題

LoRa2012 用普通晶振，接收靈敏度會下降嗎？

頻率偏移容限放寬后，常溫且標準或較寬帶寬下普通晶體即可穩定解調；極端溫度或窄帶（SF11/SF12、BW≤62.5kHz）場景仍建議 TCXO 以保留余量。模塊標稱靈敏度 -143 dBm（BW62.5k/SF12）是在對應測試條件下給出的。

LoRa2012 和 LoRa2021 怎么選？

只看地面 sub-GHz 選 LR2012，前端更簡單、BOM 更小；若項目需要 2.4 GHz 或衛星回傳，再考慮同代 LoRa2021 多頻段模塊。

References

• Semtech LR2012 產品頁與文檔（含 AN1200.106 LR20xx Xtal 溫漂緩解、AN1200.59 參考時鐘選型）
• LoRa2012 產品規格書 V1.0（G-NiceRF）
