SA818S對講機模塊 DEMO功能演示板

產品特點

• 可用來調試程序、測試功能與距離

• 多頻段可選：U段(400~480M)V段(134~174M)

工作模式

1) 正常接收模式：可以接收與當前設置參數一致的語言信號;

2) 正常發射模式：可以通過嘜頭發出語音信號。

按鍵操作

1) SET按鍵

按鍵進入設置模式，可以設置當前顯示的一項參數;如設置最后一項參數，則按鍵跳出設置模式。

2) UP /Down按鍵

在設置模式下，按鍵修改相應的設置參數;

在正常顯示模式下，按鍵切換顯示的內容，順序依次為：

發射頻率—>接收頻率—>啞音—>靜噪—>音量—>帶寬

參數設置范圍如下：

a) 發射頻率：400 ~ 480 MHz

b) 接收頻率：400 ~ 480 MHz

c) 信道帶寬：12.5 KHz / 25KHz

d) 啞音：0 ~ 38級(設置為0時可以接收所有信道)

e) 靜噪：0 ~ 8級

f) 音量：1 ~ 8級

3) PTT按鍵

按住此按鍵進行通話。

4) High/Low推置

模塊高低功率選擇開關。

注：內部帶有FLASH，所有設置的參數掉電可保存。

用戶可以通過按鍵設置如下相關參數：

1) 發射頻率：400 ~ 480 MHz

2) 接收頻率：400 ~ 480 MHz

3) 信道帶寬：12.5 KHz / 25KHz

4) 模擬啞音：0 ~ 38 級

5) 數字啞單：0~166級

6) 靜噪：0 ~ 8 級

7) 音量：1 ~ 8 級

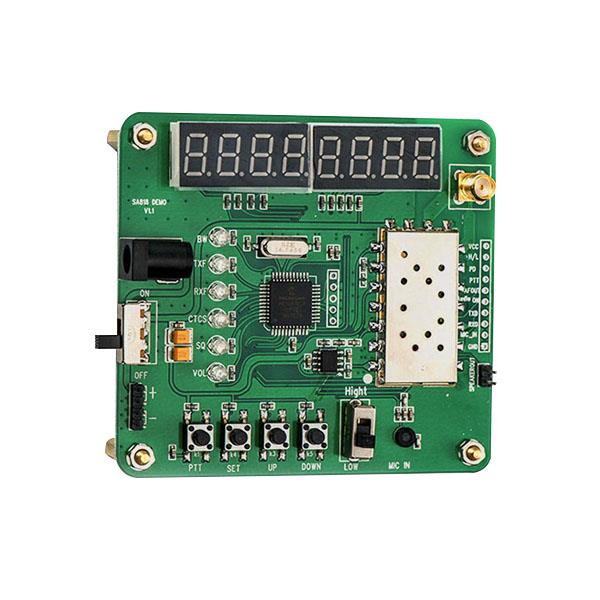

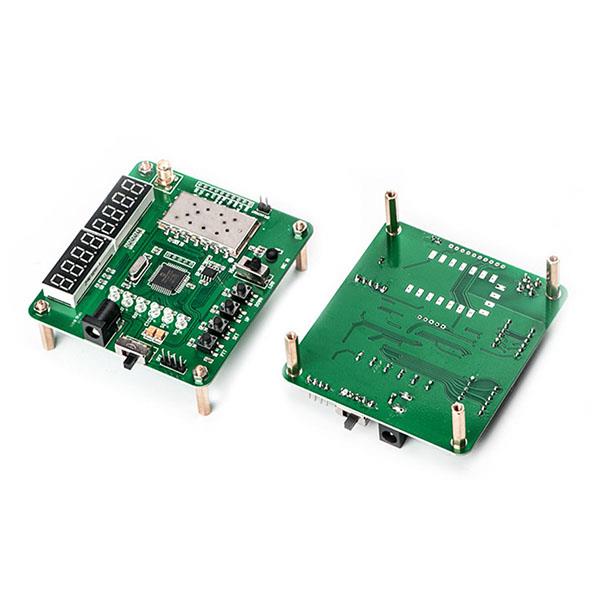

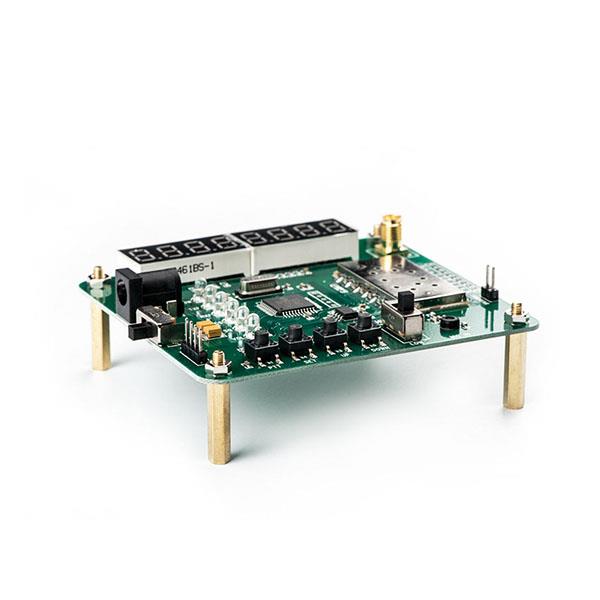

產品示意圖
