高增益 GPS北斗定位天線 AGPS20A-36C

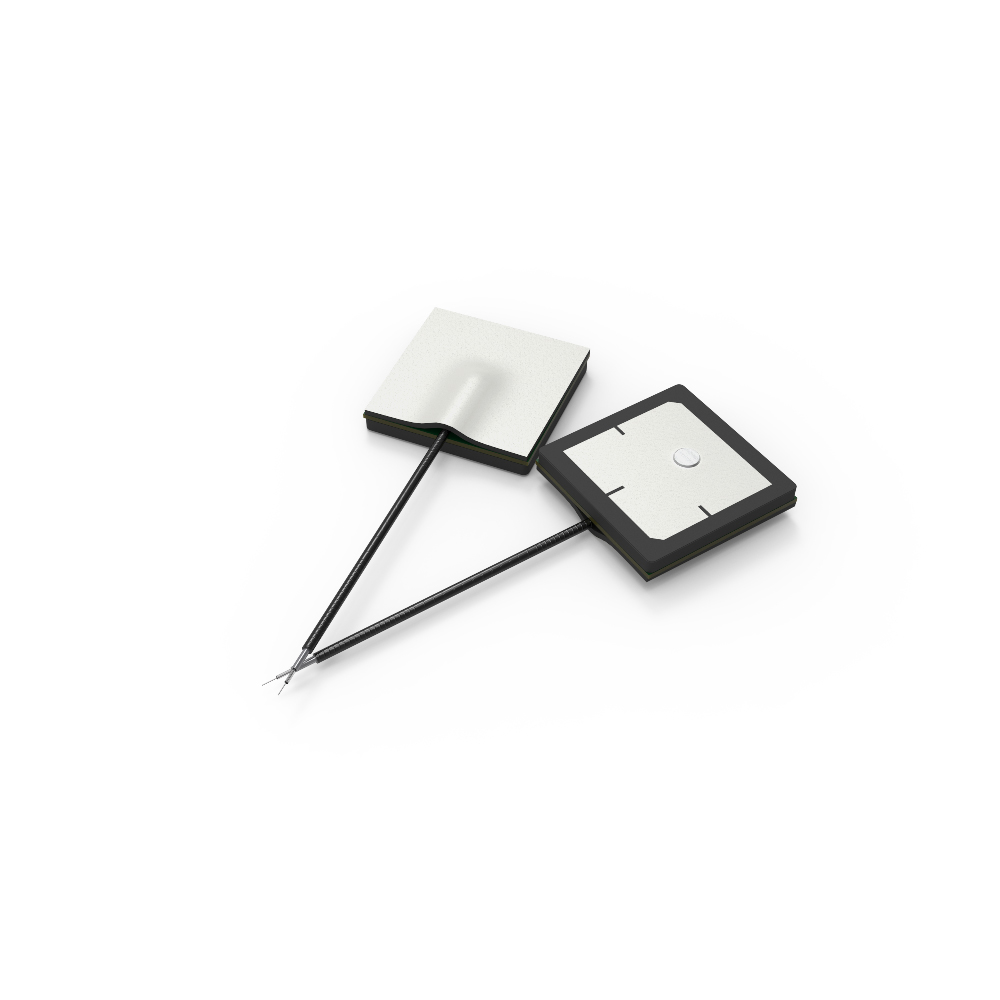

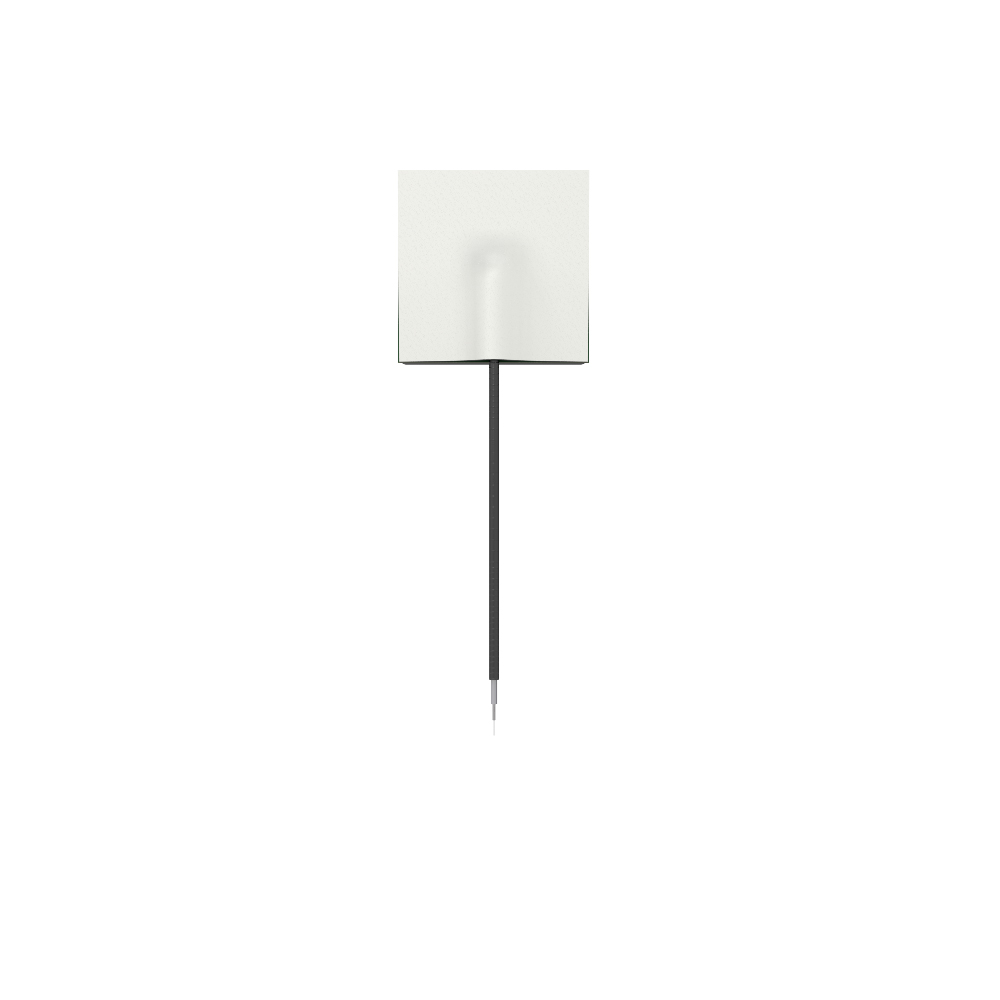

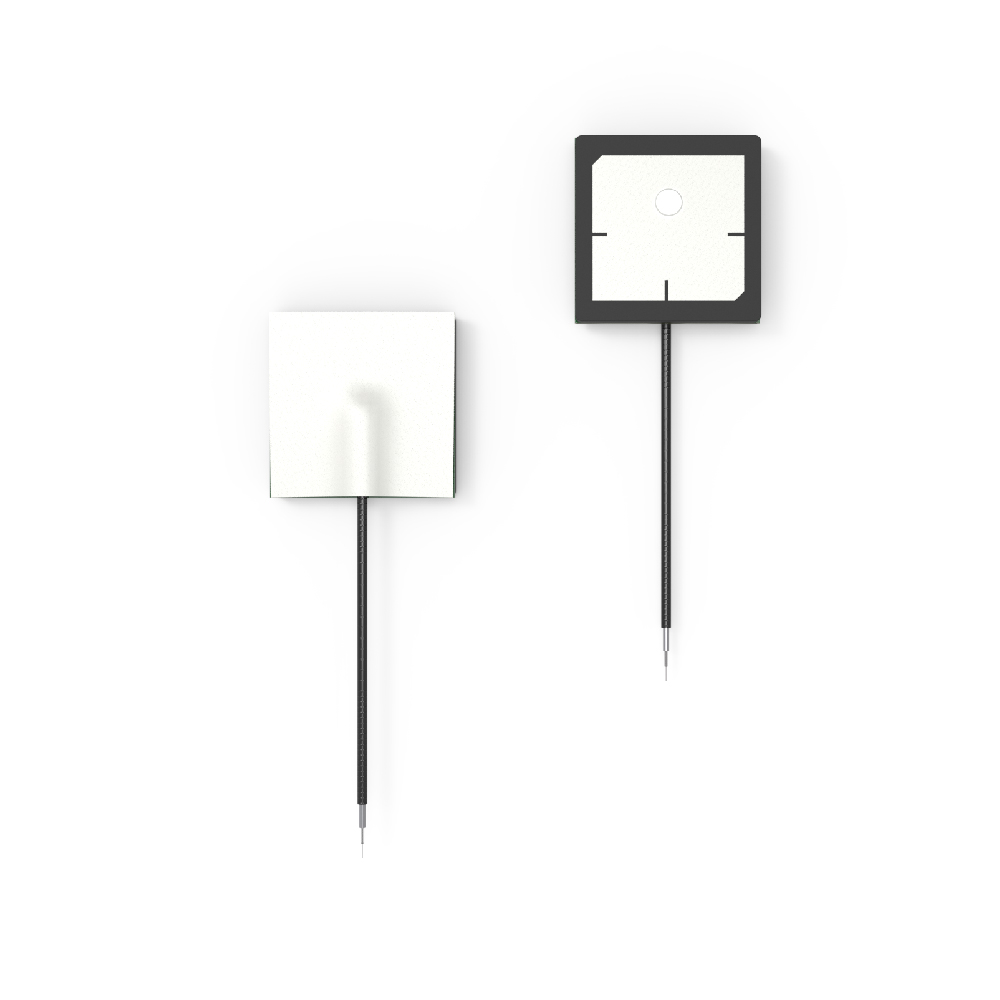

AGPS20A-36C是一款專門針對GPSL1頻段和BDS B1頻段設計的內置有源天線，可廣泛應用于車載導航、定位跟蹤、安防設備、行車記錄儀等場合；天線由微波陶瓷介質天線、以及射頻同軸線纜組成。此款天線具有增益高、主瓣波束寬等特點。

聯系我們

規格書&附件下載

產品規格書：AGPS20A-36C GPS+GLONASS 有源天線 V1.1.pdf

性能參數

機械尺寸（單位：mm）

產品特性

NO	項目	特性
1	外型尺寸 Size	20204（mm）
2	屏蔽裝置	馬口鐵
3	PCB	FR4 纖維板
4	電纜	RF1.13 /36±5mm
5	介質天線	20202陶瓷天線
6	工作溫度	-35℃ ～ +75℃
7	工作濕度	0% ～ 95%
8	存儲溫度	-40℃～+80℃
9	存儲濕度	0% ～ 95%

天線特性

NO	項目	特性
1	接收頻率范圍 GPS L1	1575.42±2.5MHz
2	接收頻率范圍 BD2 B1	1561.098±2.5MHz
2	駐波比	≤2.0±0.5
3	帶寬	≥10 MHz
4	增益	18±2dB
5	阻抗	50±5Ω
6	噪聲系數	≤2.0dB
7	輸入駐波	≤2.0
8	輸出駐波	≤2.0
9	電壓	DC 3.0～5.0V
10	電流	2±1mA
11	極化方式	右旋圓極化（RHCP）

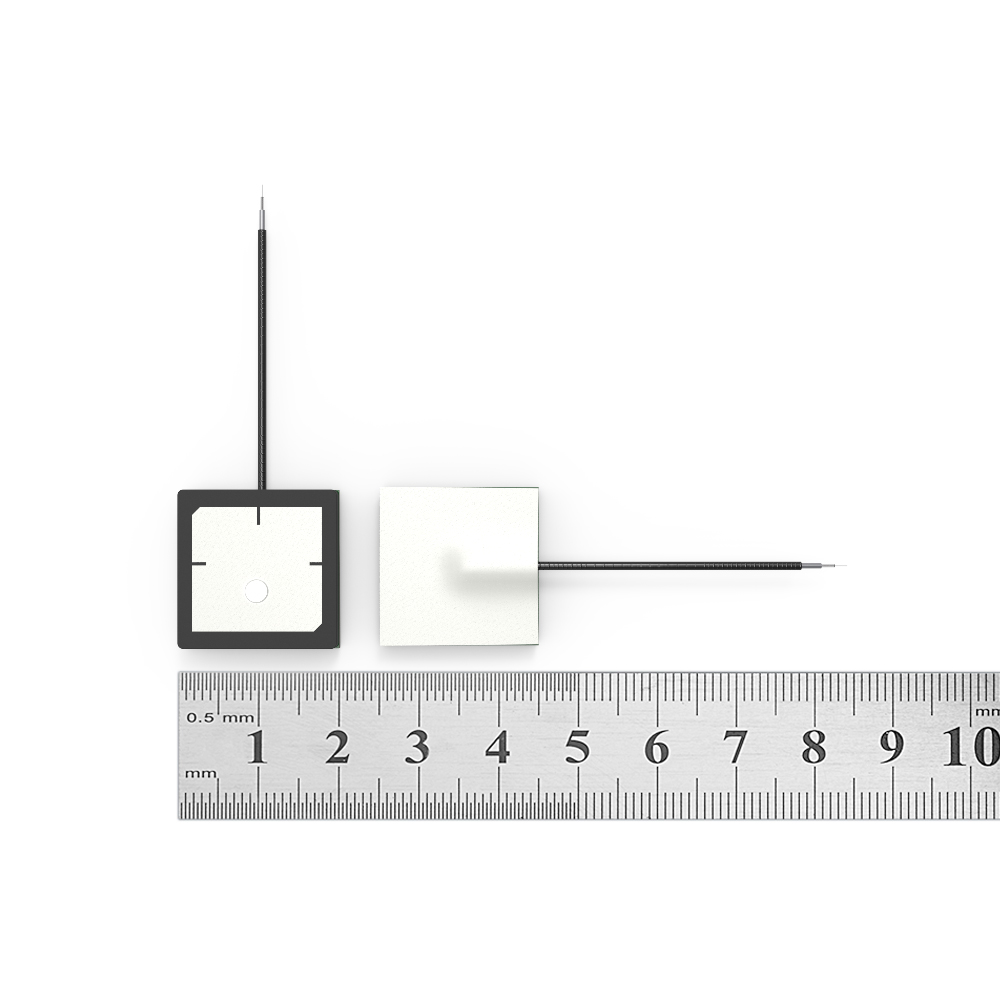

北斗定位天線AGPS20A-36C的機械尺寸
