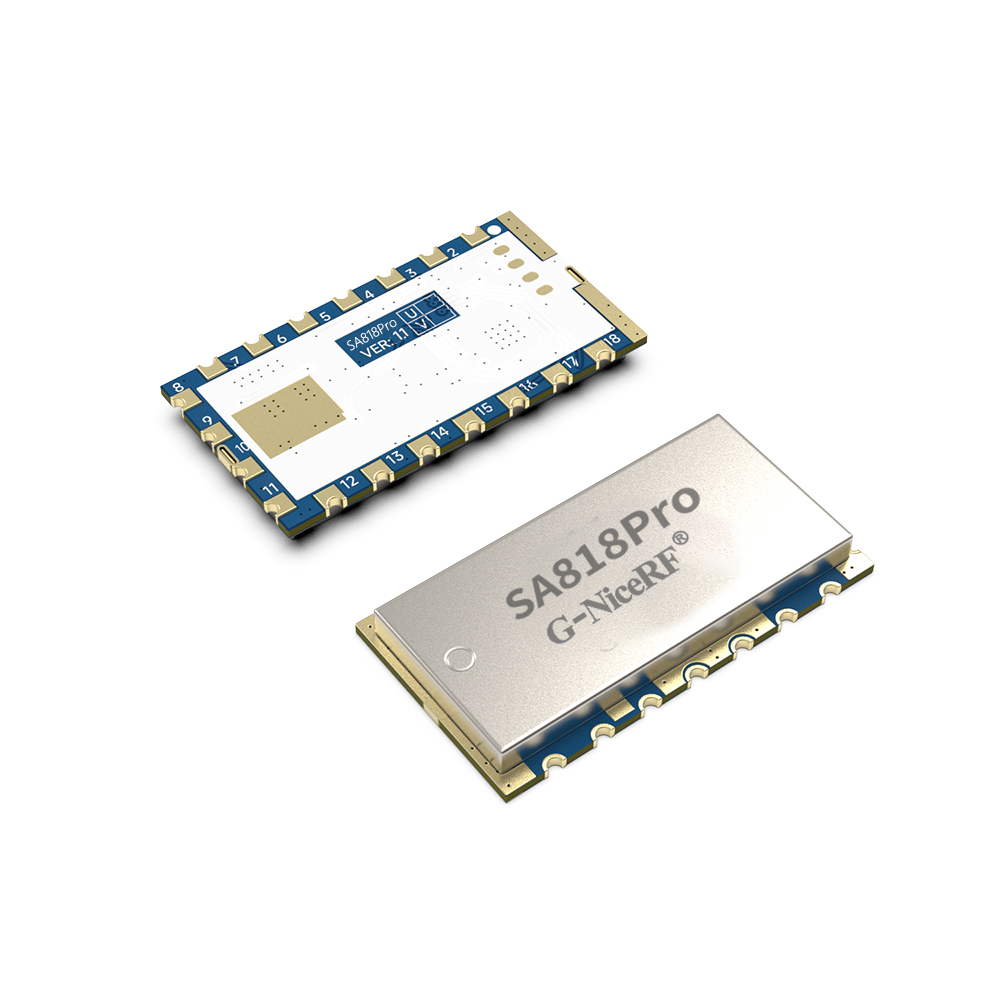

SA818Pro ：語音數據對講模塊支持無線數據傳輸

SA818Pro是一款高性價比高集成的專業對講機模塊，它內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊進行通訊，從而簡單快捷地設置模塊的相關參數并對收發功能進行控制。用戶只需在此款模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型的對講機工作。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。

SA818Pro對講機模塊在SA818的基礎上不僅增加了低噪聲放大器（LNA），使接收靈敏度提升了4dBm，還新增了支持小量數據收發的功能，使設備能夠傳輸狀態信息、短指令或位置數據等輕量級數字內容。在射頻性能方面，SA818Pro在400-470MHz整個頻率范圍，功率輸出波動小于1dB，低功率能做到400-470MHz 27dBm+/-1dBm的誤差。（注：SA818Pro軟硬件的接口跟SA818的一樣，是相互兼容的。）

SA818Pro嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA818Pro 無線數據和語音對講模塊規格書V1.0.pdf

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸

系列產品

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			≤1		uA
接收電流			76		mA
發射電流（高功率）	@4.0v,1.6W		920	1000	mA
發射電流（低功率）	@4.0V,0.5W		500	600	mA
發射電流（高功率）	@4.0v,1.0W,FCC		800	900	mA
發射電流（低功率）	@4.0V,0.5W,FCC		600	650	mA
發 射射頻參數
工作頻率范圍	UHF	400		470	MHz
工作頻率范圍	VHF	134		174	MHz
發射功率（高功率）	@VCC=4.0V	31	31.8	32.5	dBm
發射功率（低功率）	@VCC=4.0V	26	27	27.5	dBm
發射功率（高功率）	@VCC=4.0V,FCC	28.5	29.5	30.5	dBm
發射功率（低功率）	@VCC=4.0V,FCC	26	27	27.5	dBm
調制靈敏度	@1.5KHz/2.5KHz頻偏		10		mV
音頻調制失真	@1.5KHz/2.5KHz頻偏		2	5	%
信噪比	@1.5Khz/2.5KHz頻偏	38	40	45	dB
鄰道功率	@12.5K offset		-60dBc		dBm
CTCSS調制頻偏		0.35	0.5	0.75	KHz
接收射頻參數
接收靈敏度	13dB輸出語音信吶比		-124		dBm
接收信噪比	@1.5KHz頻偏	45	50		dB
音頻輸出幅度			700		mV
音頻輸出阻抗			200		OHm

產品特點

UHF頻段：400~470 MHz
VHF頻段：134~174 MHz

注：以上頻段二選一,可定制以下頻率

200~260MHz，470~520MHz

發射接收頻率獨立
帶寬12.5KHz / 25KHz
RSSI信號強度指示
開闊地傳輸距離為4-5公里
高接收靈敏度：-124 dBm
支持無線數據的收發傳輸
高集成小體積
38級CTCSS模擬亞音頻碼
166級正相、反相CDCSS數字亞音頻
8級靜噪
8級可調音量
高功率:常規1.5W,CE 1W,低功率500mW
寬范圍工作電壓3.3-5.5 V
內置EEPROM，數據掉電保存
采用 TCXO晶振，性能穩定

應用領域

小型對講機
無視對講系統
樓宇小區安防系統
戶外運動產品
音頻監聽系統

SA818PRO典型應用電路

SA818SPRO典型應用電路

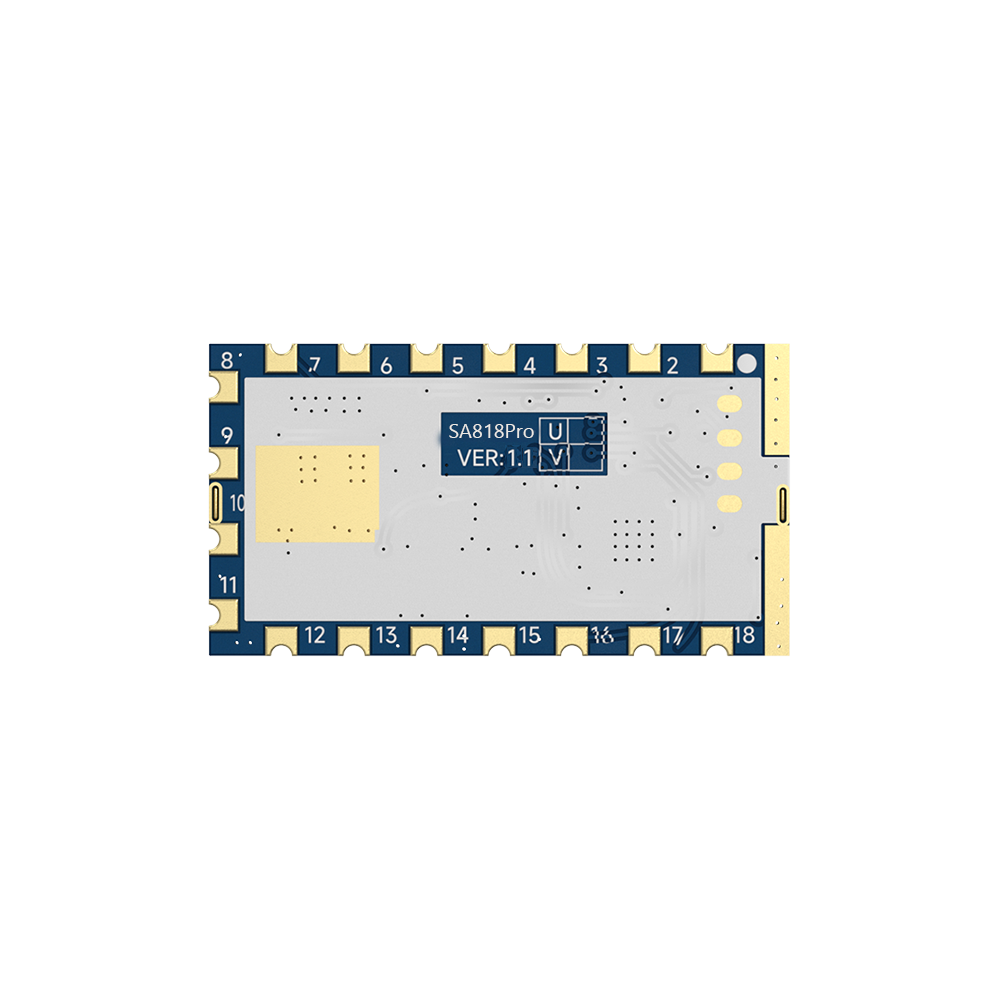

腳位編號	引腳定義	描述
1	Audio ON	音頻功放控制，默認高電平輸出，收到信號后變成低電平
2	UPDATA	串口升級引腳,拉低上電進入串口升級模式，平時懸空
3	AFOUT	音頻輸出
4	NC	空腳
5	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
6	PD	模塊休眠使能，“0”或者懸空為休眠；“1”為正常工作
7	H/L	RF高低功率控制；接地為低功率，懸空為高功率
8	VBAT	接電源正
9	GND	接地
10	GND	接地
11	NC	空腳
12	ANT	射頻輸入/輸出腳（接50歐姆天線）
13	NC	空腳
14	NC	空腳
15	NC	空腳
16	RXD	串口接收數據口注：在模塊休眠模式下，用戶設備需要輸出低電平，以防漏電或?qū)е聫?fù)位不良。
17	TXD	串口發送數據口
18	MIC_IN	咪頭信號輸入

SA818SPRO尺寸圖

型號	認證	功率	尺寸	頻率(MHz)	特點
SA518		0.5W/1W	24*39.5	UHF:400~470 VHF:134~174	收發頻率獨立 ,能發送語音和數據
SA528		0.5W/1W	39.47*38.3	UHF:400~470 VHF:134~174	SA518應用板
SA818Pro	FCC/CE(可過)	500mW/1.5W	35.6*19	UHF:400~470 VHF:134~174	發射接收頻率獨立，支持?jǐn)?shù)據傳輸
SA828Pro		500mW/1.6W	48.81*28.41	UHF:400~470 VHF:134~174	SA818Pro應用板
SA809		5W	70.42*44.88	400~480	支持 DTMF 編碼與解碼
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 級 CTCSS 和 166 級 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	?一體化對講機模塊
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一體化對講機模塊

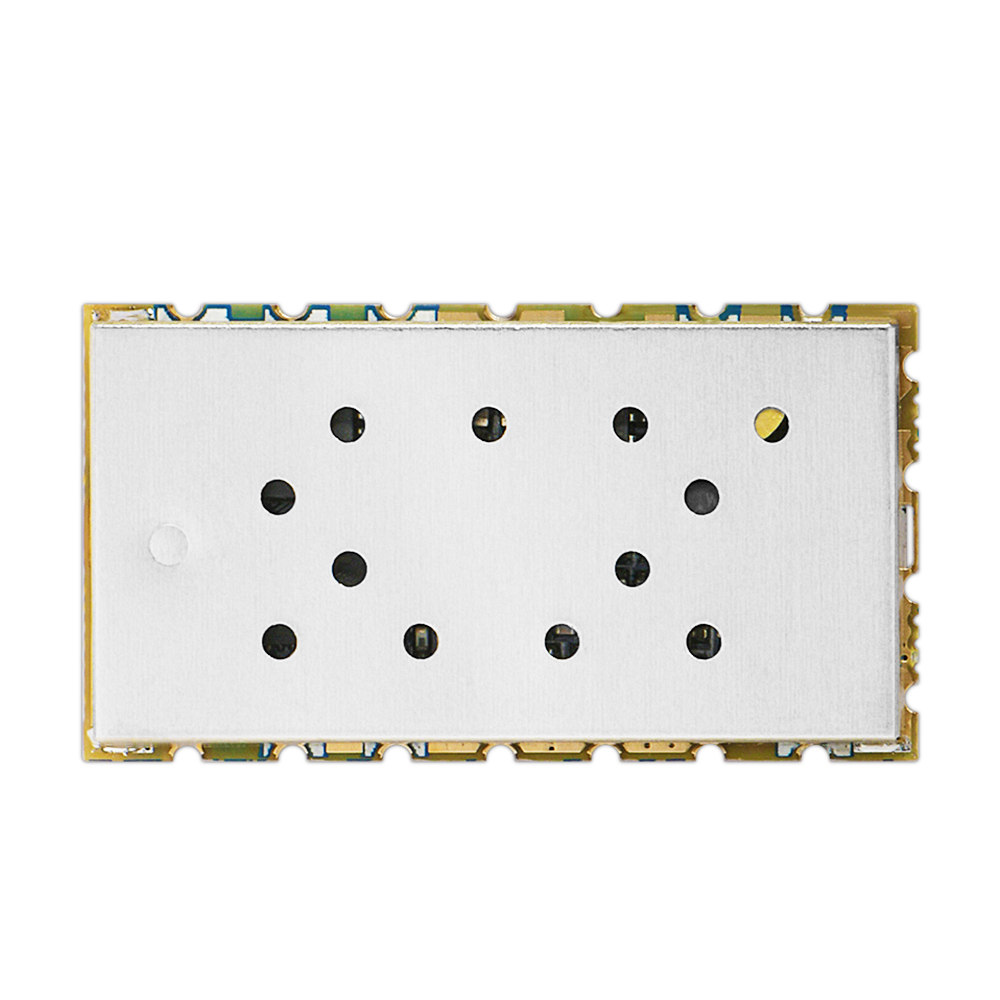

SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式設計
SA878		2W	39.5*24	400~480	與 DMR 模塊引腳兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全雙工,MESH,8路并發
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 溫補晶振；FLASH ；支持寬電壓工作范圍
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S開發板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升級版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W應用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	將DMR858S優化配件板
