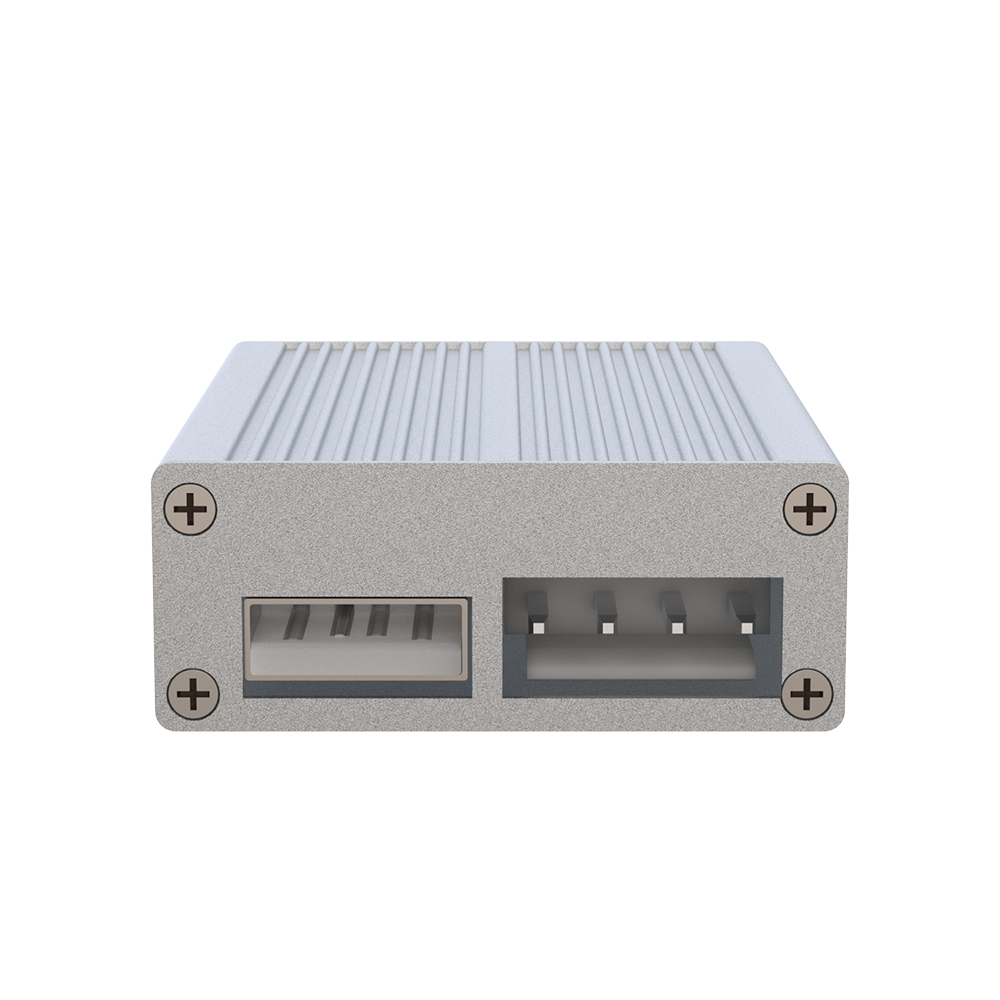

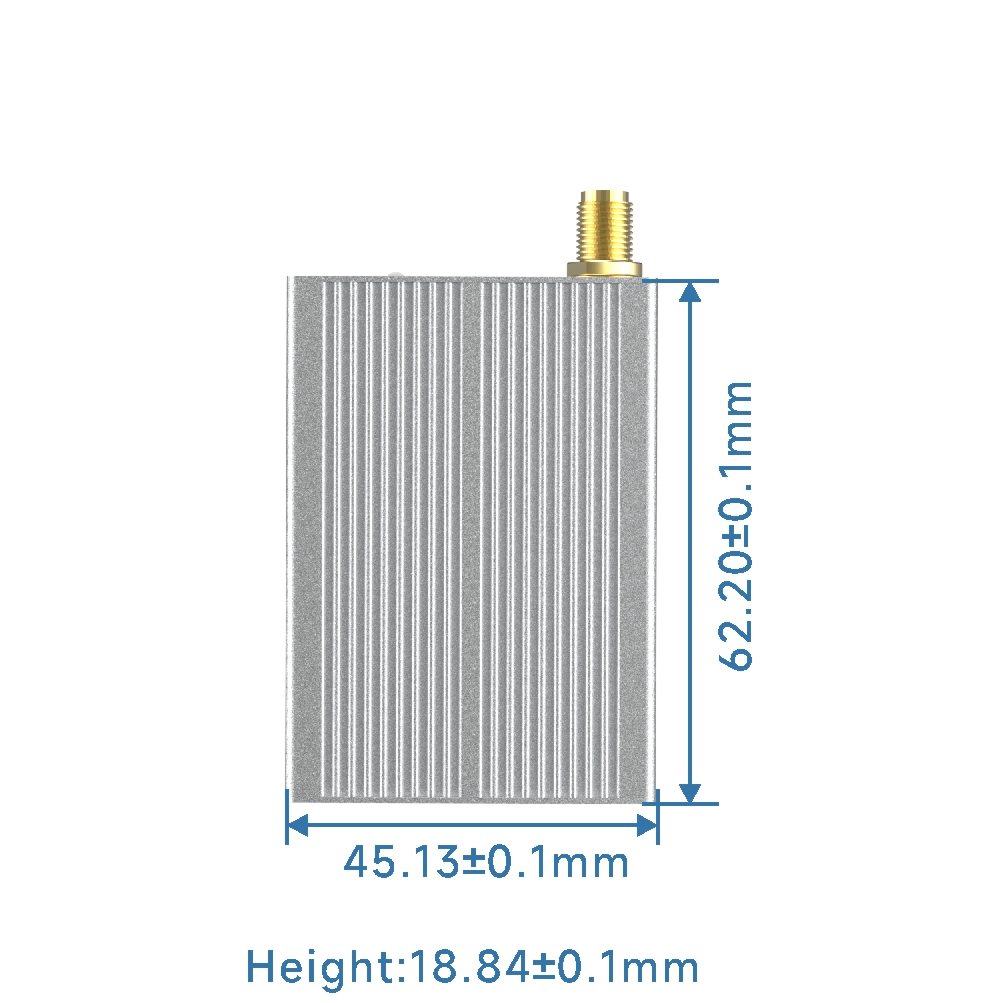

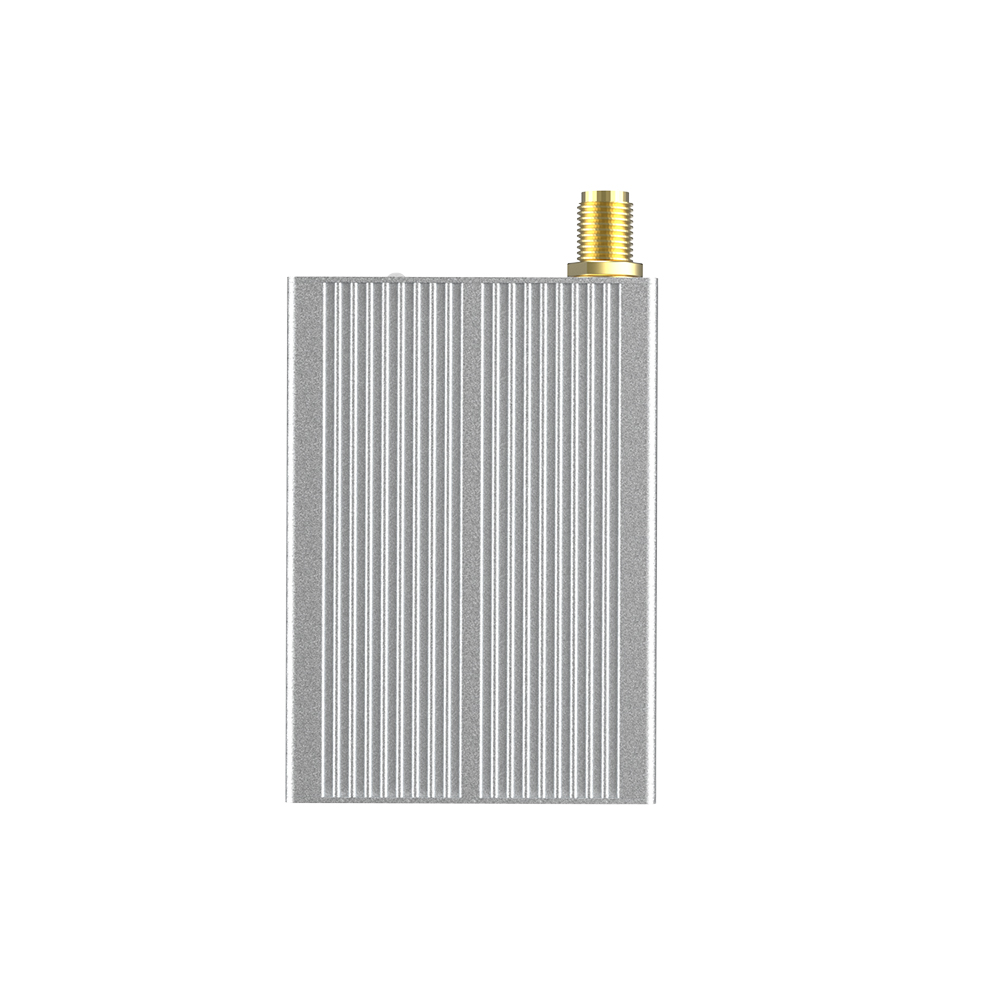

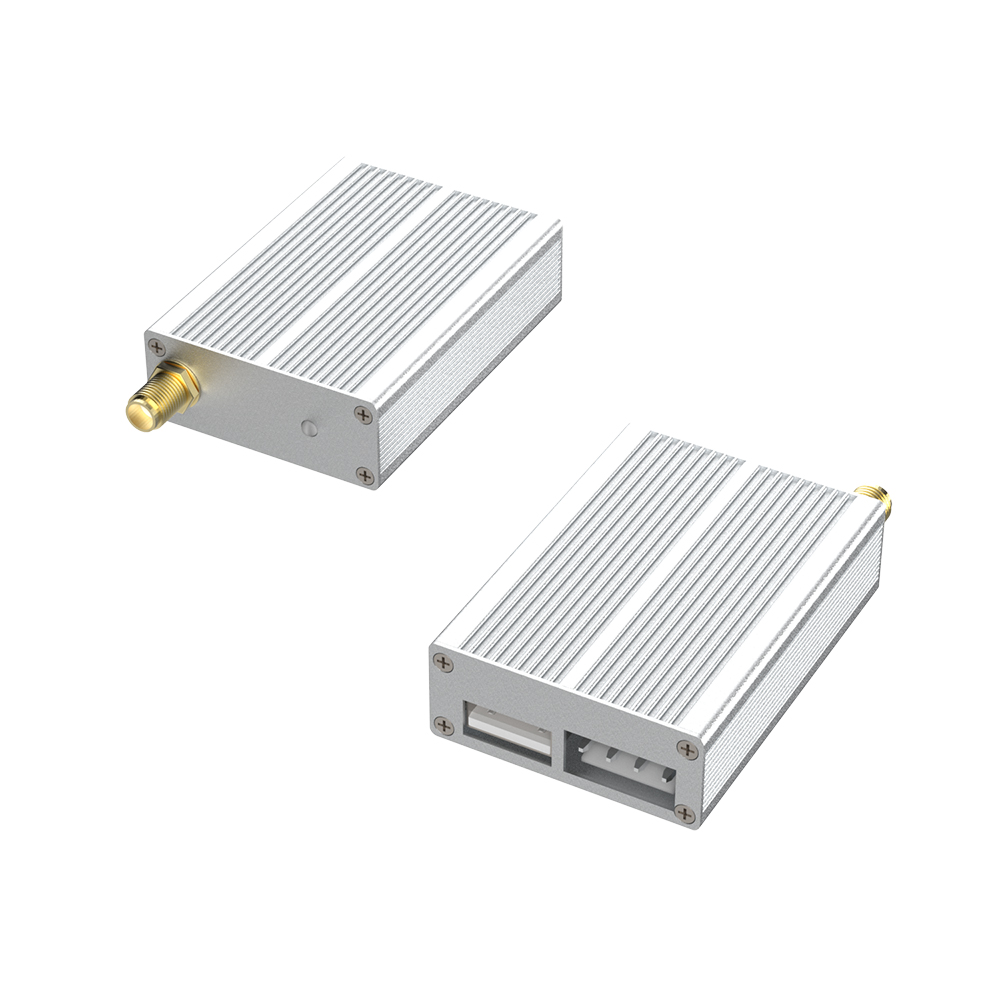

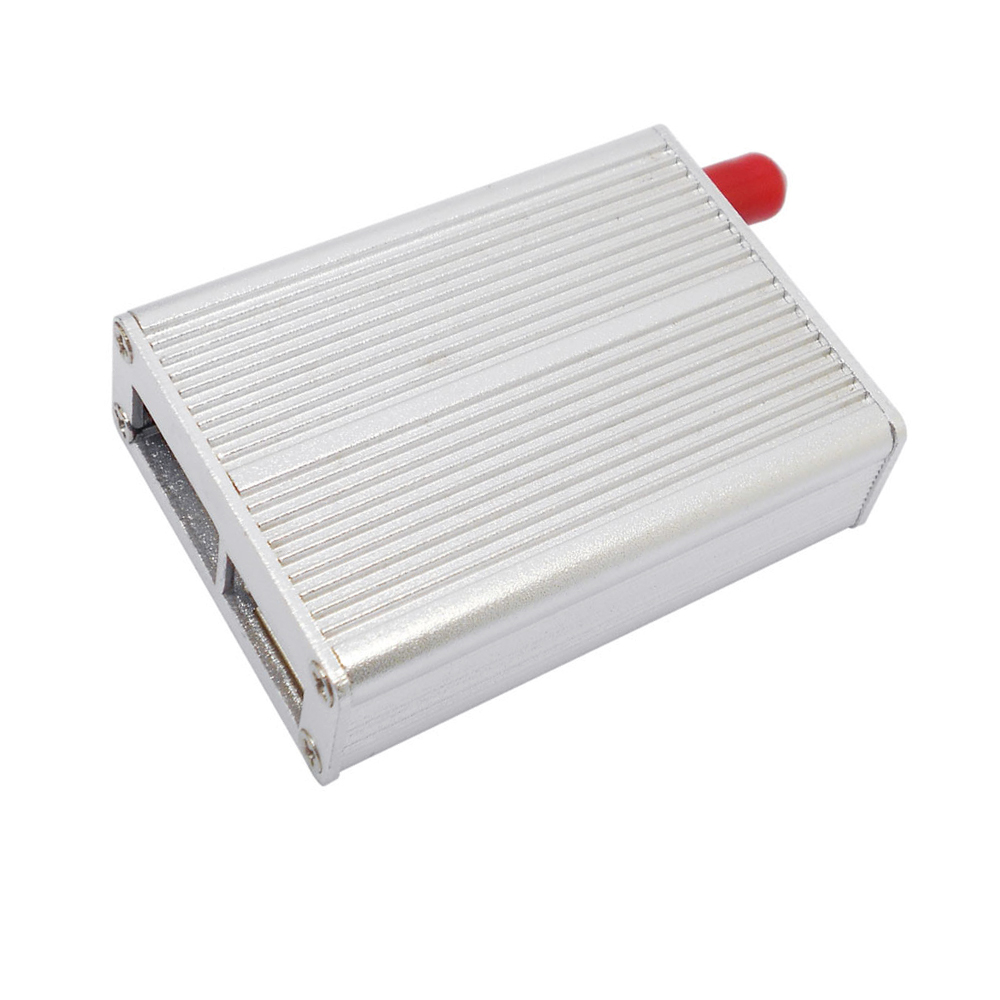

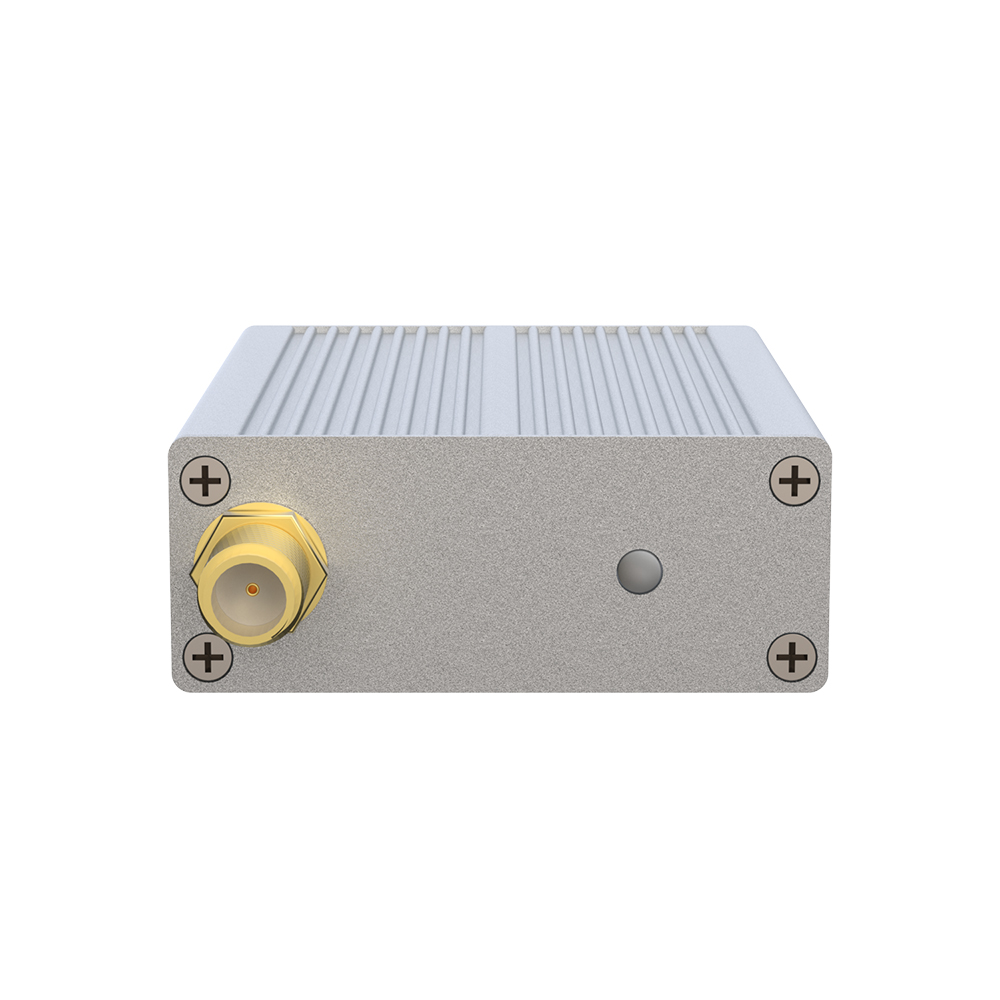

SA809：5W 超高安全性編解碼 DTMF功能對講機模塊

隨著無線技術的日益發展，遠距離無線開關在工業控制、智能家居等方面的應用也日益突出。我司自主研發生產的SA809對講機模塊系列由一個發射機SA809-TX和一個接收模塊SA809-RX組成。發射器也可以為市面上任一款帶DTMF功能的對講機，例如 Motorola 的GP338。SA809-TX的發射功率高達5W。SA809-RX接收到發射器的信號會進行解碼，驗證正確后，大功率Mosfet輸出。此方案有著很高的安全性，為對講機系列應用之一，窄帶對講的方案也得以保證它較遠的通訊距離，是一款性價比很高的無線遙控解決方案。也可以根據客戶的要求，定制功能。SA809嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA809系列DTMF編解碼模塊 V1.1.pdf

PC軟件：SA809 PC software .rar

產品規格書：USB_PC Driver.rar

性能參數

特點&應用

內部框圖

接口描述

系列產品

SA809-TX的電氣參數如下：

參數	最小	典型	最大	單位
運行條件
工作電壓范圍	7	8	9	V
工作溫度范圍	-40	25	+85	℃
電流消耗
發射電流		<1.3		mA
靜態電流		<30		uA
發射功率		36		dBm
頻率	400		470	MHz

SA809-RX的電氣參數如下：

參數	最小	典型	最大	單位
運行條件
工作電壓范圍	3.3	5	6.0	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		<80		mA
靜態電流	10		75	uA
輸出		6V /4A
射頻參數
接收靈敏度		-124		dBm
頻率	400		480	MHz

產品特點

億次級加密
6400個信道可選
PC可配置參數
任意DTMF對講機發射
脈沖式輸出開關信號
遠距離低功耗

應用領域

無線門禁
安防系統
汽車遙控
大型機械控制

模擬對講機模塊SA809-TX的內部框圖

模擬對講機模塊SA809-RX的內部框圖

發射端模塊SA809-TX的接口描述如下圖所示：

模擬對講機模塊SA809-TX的接口描述

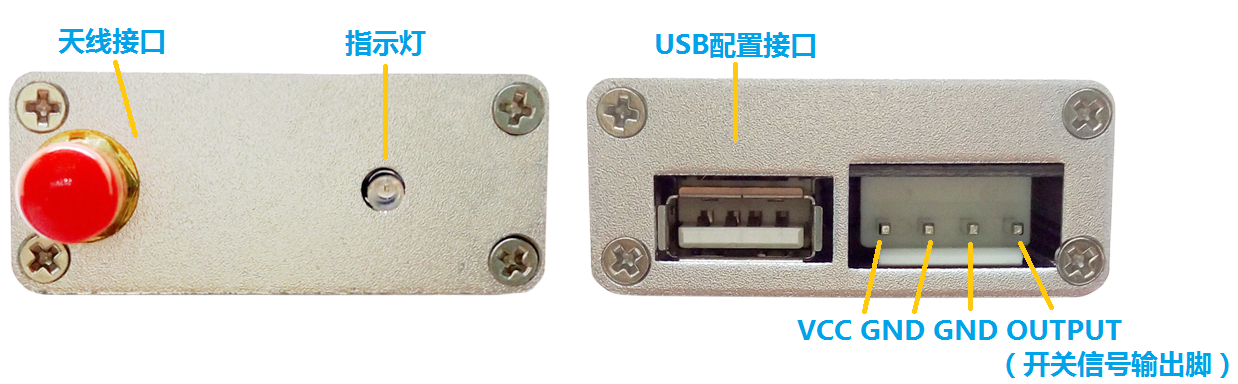

接收端模塊SA809-RX的接口描述如下圖所示：

模擬對講機模塊SA809-RX的接口描述

型號	認證	功率	尺寸	頻率(MHz)	特點
SA518		0.5W/1W	24*39.5	UHF:400~470 VHF:134~174	收發頻率獨立 ,能發送語音和數據
SA528		0.5W/1W	39.47*38.3	UHF:400~470 VHF:134~174	SA518應用板
SA818Pro	FCC/CE(可過)	500mW/1.5W	35.6*19	UHF:400~470 VHF:134~174	發射接收頻率獨立，支持數據傳輸
SA828Pro		500mW/1.6W	48.81*28.41	UHF:400~470 VHF:134~174	SA818Pro應用板
SA809		5W	70.42*44.88	400~480	支持 DTMF 編碼與解碼
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 級 CTCSS 和 166 級 CDCSS

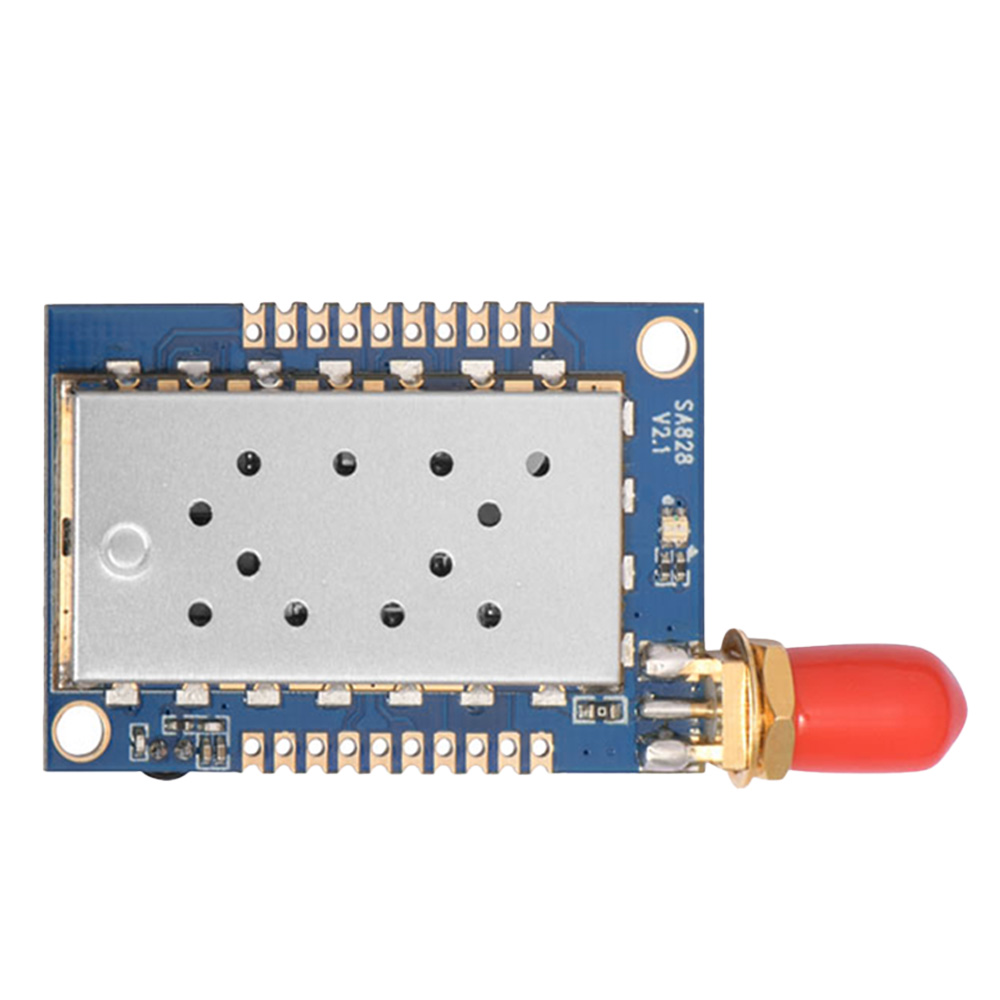

SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	?一體化對講機模塊

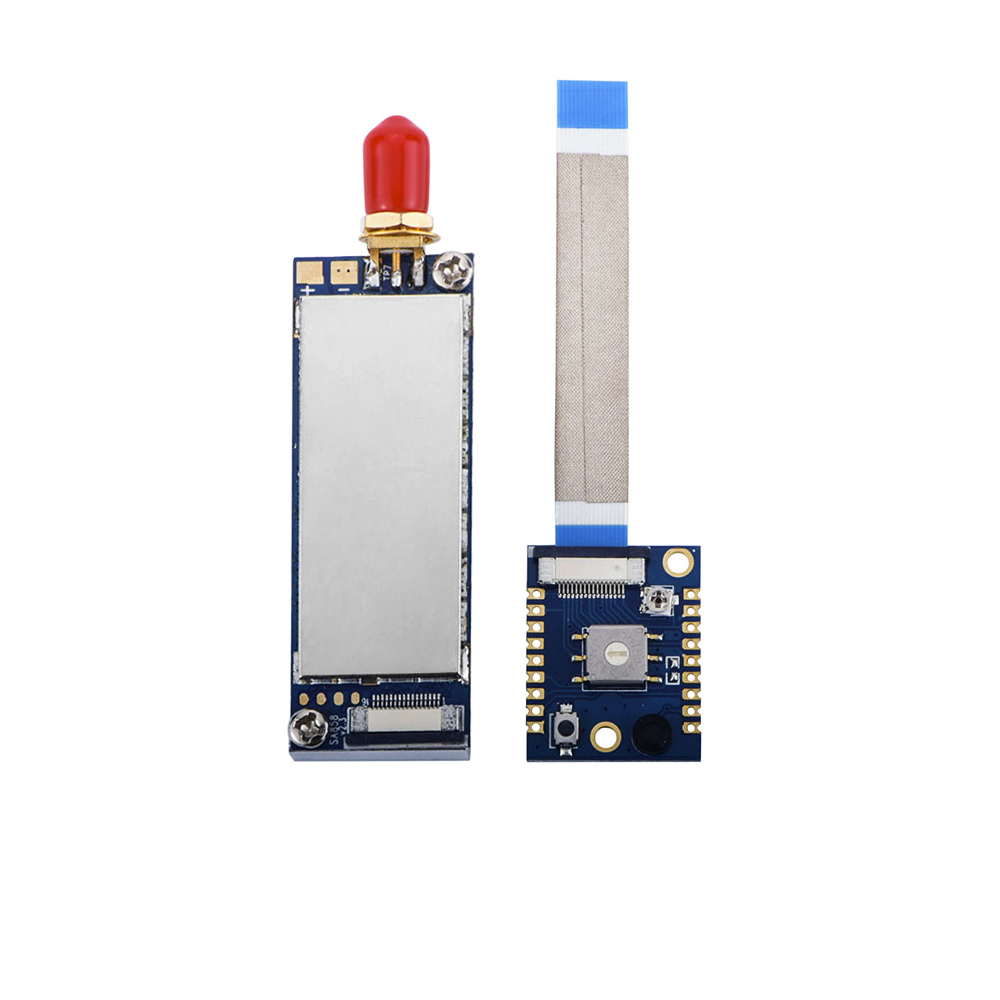

SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一體化對講機模塊
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式設計

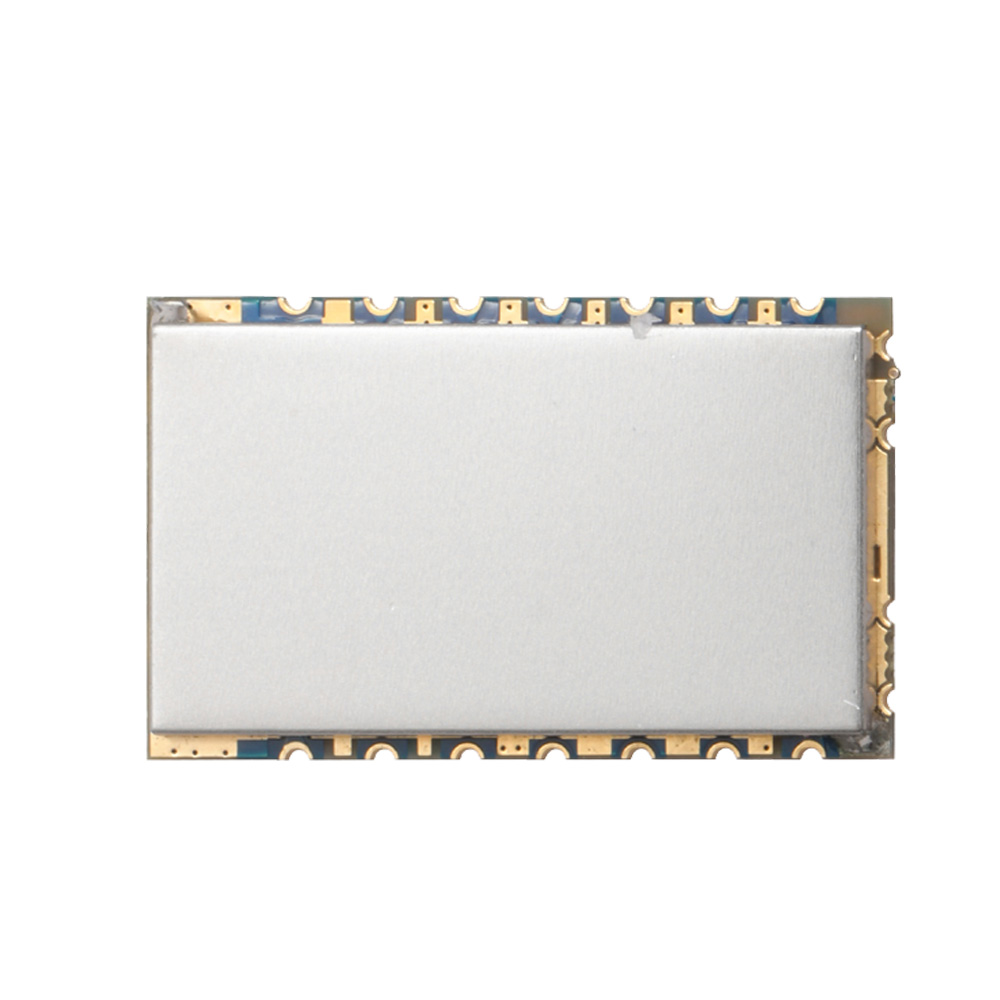

SA878		2W	39.5*24	400~480	與 DMR 模塊引腳兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全雙工,MESH,8路并發
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 溫補晶振；FLASH ；支持寬電壓工作范圍
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S開發板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升級版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W應用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	將DMR858S優化配件板
